橋式逆變電路的4個NMOS功率管選擇IR－FR320，該管最高耐壓400V，最大電流為3．1A，輸入阻抗極高，漏源電阻僅為1．8Ω。并且為了減小逆變器的體積，選擇了TO－252AA貼片式封裝。

　　2．5USB充電接口

　　該逆變器帶有一個標準USB接口，可提供5V直流電壓輸出。輸出電流可達500MA，能為具有USB接口的手機、MP3供電，具體電路如圖6所示。

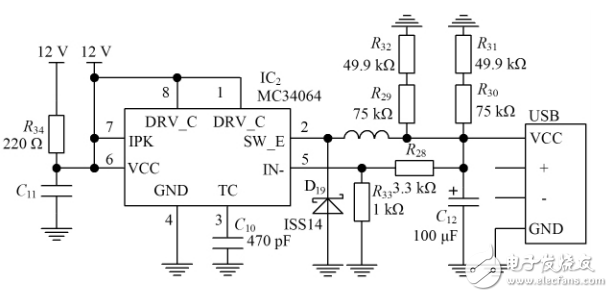

　　圖6USB輸出電路

　　利用單片雙極性線性集成電路MC34063構成開關式降壓變換器。MC34063能在3～40V的輸入電壓下工作，輸出開關電流可達1．5A，輸出電壓可調，工作振蕩頻率從100Hｚ～100ｋHｚ。

　　3實驗結果

　　依據上述方案設計制作了逆變器，并進行了實驗，體積為９MM×6MM×1．4MM。采用12V開關電源作為直流輸入，交流輸出端經過220V到９V變壓器降壓后，利用優利德UNI－TUT2025C數字示波器測量了輸出波形，如圖7所示。

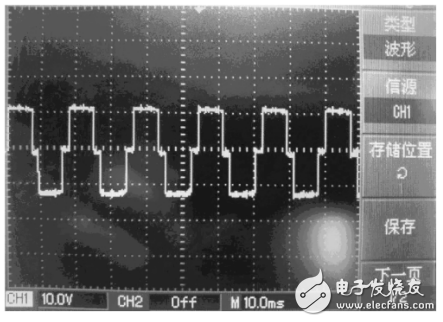

　　圖7降壓后的輸出波形

　　4結語

本文設計一款基于TL494的微型車載逆變器，包括DC－DC直流升壓變換和DC－AC逆變兩級電路結構，系統體積小、重量輕、便于攜帶，適用于車載使用。經實際運行測試，該逆變器輸出功率可達150W，工作穩定可靠，可滿足一般交流設備的用電需求。同時，所配有的標準USB接口可為手機等具有USB接口的設備充電，具有較強的實際應用價值。
