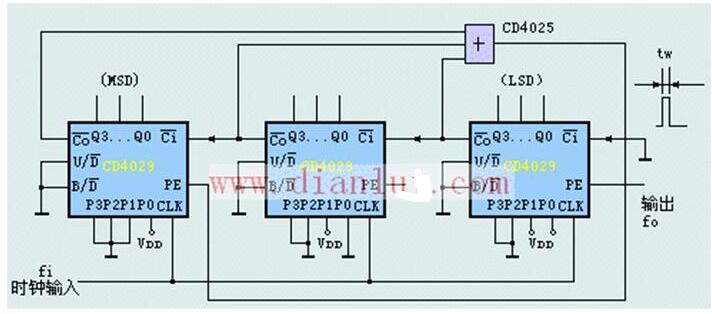

如圖所示是由可預置數可逆計數器CD4029、雙BCD同步加計數器CD4518、四2輸入端或非門CD4001、高精度時基電路BH1908以及CL002等組成的倒計時器定時電路圖，該電路定時精度高，使用起來方便，在日常生活中很常見。

　　該電路包括秒時基電路、預置電路、計時譯碼顯示電路、音響提示電路以及定時輸出電路5部分組成。

　?。?）時基電路。主要由高精度時基集成電路BH1908組成。在本電路中，選用1s、1min、1h3擋作為定時時基。當振蕩起／?？刂贫薊n為低電平時，振蕩器起振，為高電平時，振蕩器停振。R為復位端，接高電平時內部分頻器清零。

　?。?）預置電路。由兩片雙BCD同步加計數器CD4518和預置按鈕SB1、SB2組成。

　?。?）計時譯碼顯示電路。由兩片可預置數可逆計數器CD4029以及兩片數碼顯示管CL002等組成。其中CL002同時具有寄存、譯碼、顯示功能。計時譯碼顯示電路的工作過程為：脈沖信號輸入到CD4029的CP端，經過計數，由輸出端輸出，再經CL002譯碼后將結果顯示出來。

　?。?）音響提示電路。由KD253和電容C7組成。當定時結束后，會發音提示。

　　下面對整個工作流程進行簡單的介紹。

　　當接通電源后，CD4518清零。當沒有按下啟動按鈕時，振蕩器的En端為高電平狀態，此時停振，CD4029的預置端PE也為高電平，可以通過SB1、SB2設定預置定時時間，并通過顯示器顯示出來。

　　當按下啟動按鈕后，振蕩器產生的秒時基脈沖分別加至CD4029的CP端，因加／減轉換端U／D接低電平，因此開始進行減計數。減計數直至進行到由高位到低位均為零時，進位輸出端/C/O變?yōu)榈碗娖讲⒔?jīng)D1、D3組成的RS觸發器后翻轉為高電平，該高電平加至第一片CD4029的進位輸入端/C/I，計數器停止工作，定時結束。　

　　該電路采用石英晶體振蕩器作時基脈沖振蕩器，通過數字分頻后取得秒時基或分時基信號。再通過計數器、譯碼器及顯示器將定時時間顯示。由于采用了石英晶體振蕩器作時基脈沖，所以本定時器具有很高的定時精度。若在電路的輸出端連接輸出驅動電路與繼電器，便可組成一臺完整的定時控制器。采用倒計時定時方式，所以設有定時預置電路，可通過預置電路設定所需定時時間。定時預置范圍分別為99小時59分和99分59秒。電路組成如圖所示。全電路由“秒”、“分”時基發生電路，定時預置電路，時間計數電路，譯碼驅動與顯示電路和控制電路等部分組成。
