cd4015應用電路圖（一）

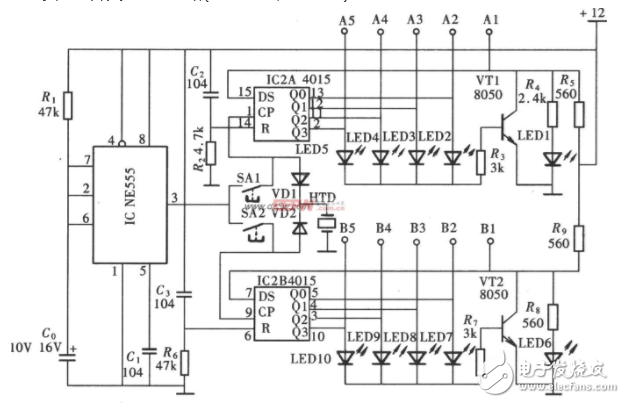

雙五擋電子開關控制器電路（CD4015、NE555）

如圖所示為雙五擋電子開關控制器電路。電路采用一只雙移位寄存器CD4015組成，用一只NE555電路組成的多諧振蕩器產生移位脈沖。

cd4015應用電路圖（二）

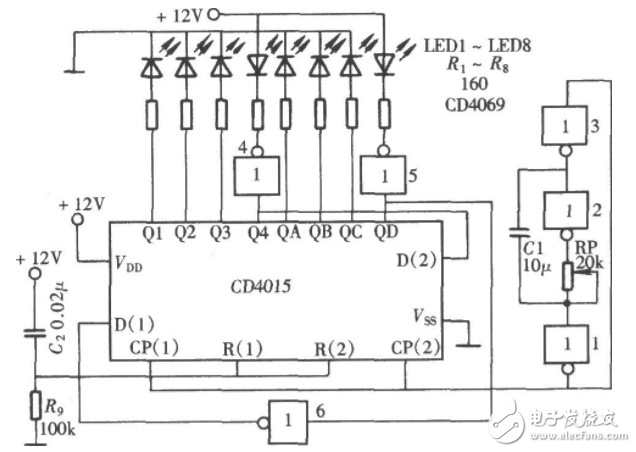

由CD4015組成的LED動感閃爍燈電路。

如圖所示的動感閃爍燈主要采用一只雙四位串入／并出移位寄存器CD4015組成。該電路由移位寄存器CD4015組成LED燈光移動閃爍電路，由六反相器CD4069組成移位脈沖發生器。在移位脈沖的作用下，移位寄存器的輸出端依次輸出驅動脈沖，通過驅動發光二極管的發光，形成光點逐個發光又逐個熄滅的移動閃爍效果。

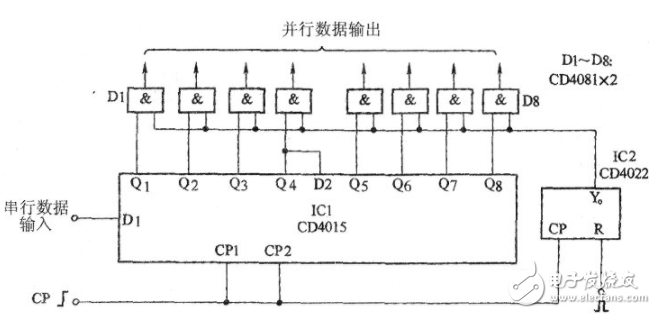

cd4015應用電路圖（三）：采用CD4015構成的8位串行/并行數據轉換電路

下圖所示為8位串行/并行數據轉換電路。IC1為串入/并出移位寄存器CD4015，內含兩組獨立的4位移位寄存器，將其并聯使用構成8位移位寄存器。IC1的8個并行數據輸出端Q1～Q8分別經8個與門Dl～D8輸出。

IC2為八進制計數分配器CD4022，其輸出端Y。控制著8個與門。

當在IC2的啟動端加上一正脈沖時，Yo=l，與門D1～D8打開，IC1輸出端Ql～Q8的數據并行輸出。在時鐘脈沖CP上升沿的作用下，串行輸入數據由Dl端逐步移入IC1，每經過8個時鐘脈沖，IC1中的數據全部更新一次。同時，每經過8個時鐘脈沖，IC2的Yo端輸出一個“1”信號，打開8個與門使數據并行輸出。
