觸摸式變調門鈴電路圖

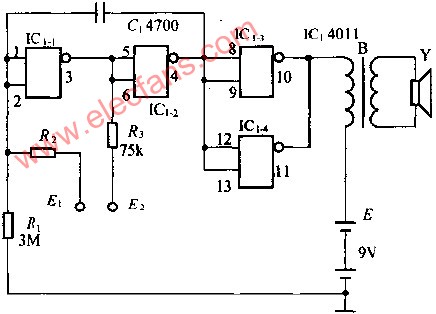

圖214是由一塊CMOS集成電路構成了電子門鈴電路。其原理是由與非門IC1-1、IC1-2組成多諧振蕩器，由IC1-3、IC1-4并聯構成功率放大器，通過變壓器B1推動揚聲器Y1發出聲響。

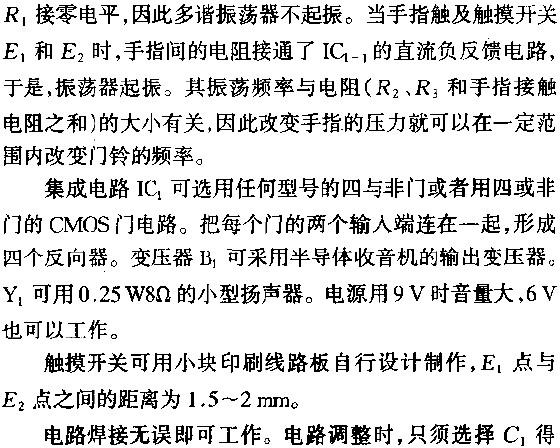

在手指未觸摸E1、E2處時，門IC1-1的輸入端通過電阻

到滿意的音調即可。
