D觸發器組成觸摸式反轉開關電路圖

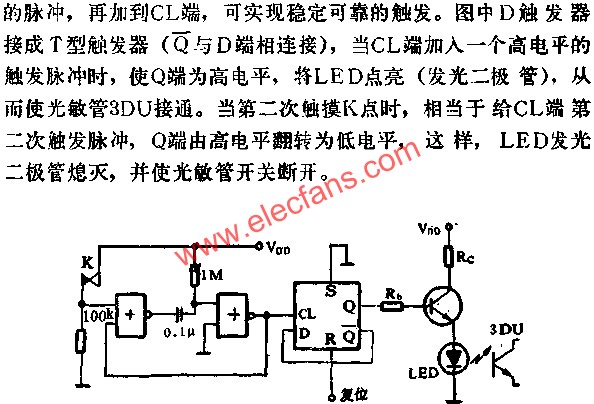

圖中所示是用CMOS電路D觸發器組成的觸摸式反轉開關。圖中在CL端與觸摸點K之間加入了一個或非門組成的單穩態觸發器，它將手指觸摸時送進來的電壓，展寬成一個固定寬度

閱讀全文
