可以產生超重低音的電路圖

可以產生超重低音的電路圖 www.brongaenegriffin.com

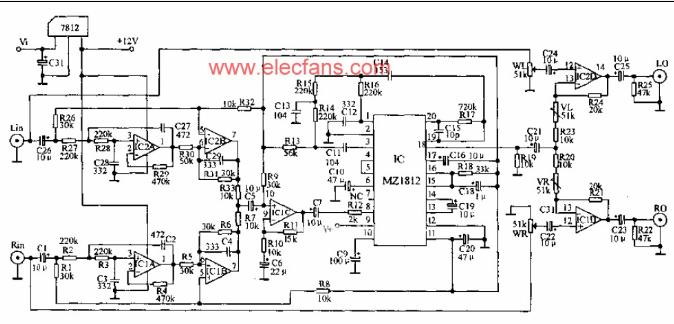

可以產生超重低音的電路圖核心是MZ1812，它是用于產生低音、超低音信號的專用集成電路。它將輸入的55-330HZ信號頻率降低一半(限27.5-150HZ)后輸出，也是原理上所謂的降低一個八度。電路首先對輸入的音頻信號作低通處理，然后分為兩路：一路對信號整形限幅變成數字信號后送入二分頻電路，再經低通電路變成模擬信號；另一路Fi被包絡檢波電路進行信號幅度采樣，目的是進行輸出fi/2信號的幅度控制。然后進行指數變換，通過直線增加的幅度變化量來控制壓控放大器VCA，VCA輸出的是一個與輸入信號振幅相同，頻率為Fi/2的信號。最后由兩級混合放大器進行混合放大輸出，得到fi+fi/2的信號。

閱讀全文
