什么是超重低音？未接觸過真正超重低音的人士往往誤認為一般音響系統必能放出重低音，其實，真正的超重低音即使存在，也是不容易聽到的，因為我們聽到那震蕩人心的低音只是200Hz左右的中低音，真正的超重低音是指頻率低于100Hz的音頻，如直升機螺旋槳的聲音，爆炸時產生的震動聲……這些聲音你會感到一種似乎不屬于聲音的振動，這就是超重低音了，如果整個系統你只開重低音或許你會覺得只是一種不屬于聲音的振動。但是在欣賞電影故事片，特別是一些情節緊張，場面激烈的戰斗、打斗片，如果缺乏重低音的宣染，現場逼真的震撼感將無法真正去重現，更欠缺蕩氣回腸的感染力，可見重低音的重要性。

    M5114P是日本三菱公司專門為AV影音系統開發的專用重低音檢測加強電路，該IC采用20腳雙列直插封裝，其內部包括：頻率檢測、調整器、電平檢測、低通濾波運放、VCA壓控放大器等。工作原理是采用數碼濾波方式檢測輸入信號中的低頻成分的電平高低，加強相應低頻成分并進行低頻動態擴展（由壓控放大器完成），由此看出，其工作原理與一般的低通濾波器形式的重低音加強電路是不同的，一般的低通濾器電路提供的重低音信號聽感上軟綿無力，而M51134P提供的重低音效果有強烈的震撼感，特別是雷聲、炮聲、爆炸聲等方面尤顯優點。另外，M51134P只檢測低于120Hz的信號，如果輸入信號中無低于120Hz的成分，則該電路無任何輸出，這一點在使用中要注意，不屬故障。

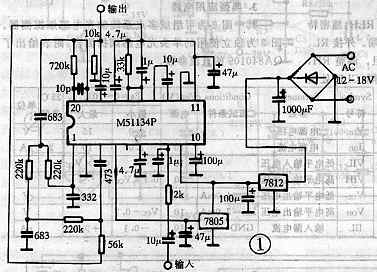

    M51134P工作電壓7-18V（型值12V），輸出噪音低（-93dBV）。圖1是筆者根據其應用資料而設計的應用電路，實際應用時接一個5W以上、次級12V以上的變壓器即可工作，圖2是制作超重低音炮的連接方案（作低音炮的揚聲器口徑要大且功率也大，箱體要堅固，板材要厚才能獲得效果，箱體外型及尺寸視個人喜好而自行設計）。版面所限，關于那超重低音震撼的宣染，蕩氣回腸的感染力等試聽效果讓發燒友們自己去實踐，去感受吧！
