用集成塊N2，N2中含有一個振蕩器，其頻率由電阻R21，電位器RP1及電容C22來設置。通過調整電位器RP1可把頻率調到44kHz。N2中還產生驅動脈沖，以驅動MOSFET（Q2及Q3）。對Q3的浮點供電是通過二極管V20，電容C23和一個在N2內部的電流泵電路進行的。Q2和Q3以及扼流圈L3組成為一個普通的半橋電路。在扼流線圈L3的兩端，由Q2及Q3交替導通，形成方波電壓，隔直電容C26只允許交流電流通過L3。電容C24和電阻R24串聯組成吸收網絡，以減少開關損耗。而接在直流電壓VCC輸出端上的電容C25，是為濾除由輸入端子X4處接入的起動電路（圖4）所產生的高頻分量。類似地，電容C20及C21并起來，接到電阻R20上為了濾除由降壓電阻R20和集成塊N2內部穩壓二極管所形成的約12VDC電壓中的高頻雜波。Q2及Q3驅動電路中的電阻R22和R23是用來消除芯片N2中可能出現的高頻振蕩。

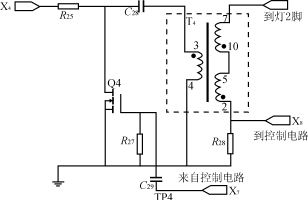

圖4是金鹵燈起動電路（也叫觸發脈沖產生電路）。金鹵燈需要用約6000V的窄脈沖來觸發起動。這個脈沖電壓是由升壓變壓器T4來產生的。由電阻R25、電容C28及MOSFETQ4構成充放電電路，電容C28通過T4的引腳3及4到地，直流電壓從端子X4接入，經過R25加到Q4的漏極上。在Q4的柵極未加驅動脈沖時，VCC通過R25對C28充電，充電電路是R25－C28－T4－地。當來自控制電路的驅動脈沖（5個脈沖/秒）經過接口X7加到Q4的柵極時，Q4導通，此時C28經過Q4－T4放電，放電電流在T4中產生的電壓經T4的次級升壓后，加到金鹵燈引線端2使金鹵燈點亮。
