采用HS7076構成的變壓器耦合DC DC變換器電路

采用HS7076構成的變壓器耦合 DC DC變換器電路

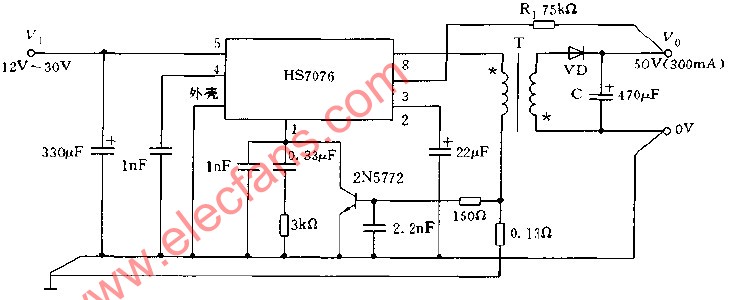

圖中是采用HS7076構成的變壓器耦合DCDC變換器電路，輸出變壓器儲存級哎呀反極式接法，輸入電壓為15-30V。輸出電壓為50V。輸出電流為300MA，電路正常工作時，當穩壓器導通，變壓器初級通過電流，并存儲能量，次級電壓使整流二極管VD截止，此時，輸出電容C向負載放電，當穩壓器截止時，變壓器的初級無電流二極管截止。

閱讀全文
