半橋拓補電路結構
圖3中的半橋變壓器是高功率要求的另一個選擇。和單開關或雙開關正向變壓器相反，半橋變壓器可以在兩個象限工作并降低原邊FET的電流。變壓器組成結構和輸出整流比單一正向拓?fù)浣Y(jié)構復雜，也存在高開關耗損問題。

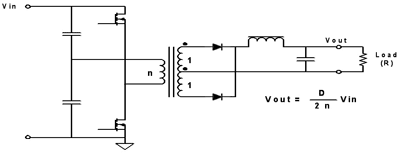

圖3? 半橋拓補電路結構
半橋拓補電路結構
