丘克變換器的電壓關系及Cuk變換器電路拓補結構
Cuk電路：升/降壓斬波器，入出極性相反，電容傳輸。
電壓關系：Uo/Ui=-Δ/（1-Δ）。

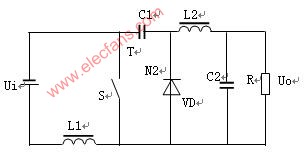

圖2-5：Cuk變換器電路拓補結構
當開關S閉合時，Ui對L1充電。當S斷開時，Ui+EL1通過VD對C1進行充電。再當S閉合時，VD關斷，C1通過L2、C2濾波對負載放電，L1繼續充電。
這里的C1用于傳遞能量，而且輸出極性和輸入相反。
