圖中所示是用CMOS與非門組成的觸摸式延時開關。圖中與非門為二輸入端，F(xiàn)1和F2其中一個輸入端平時均為高電平，而F2另一個輸入端由于C2已充好電，所以也為高電平，因此F2輸出為低電平，晶體三極管截止，繼電器不吸合。當人手觸及A點后，利用人體感應雜散電壓，使F1輸出低電平，二極管D1導通，
觸摸式延時開關用作走廊里路燈的自動控制是較理想的，另外，用作家庭的門燈也很合適。

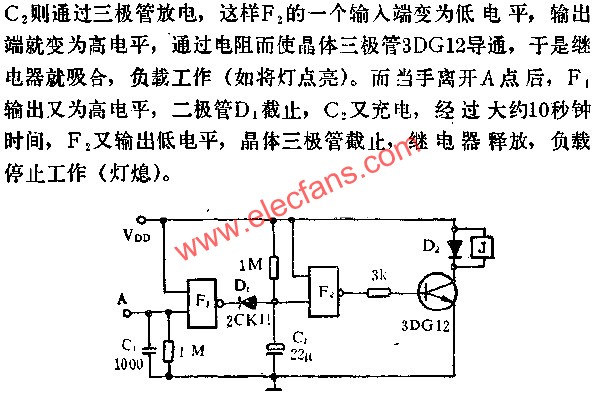

與非門組成觸摸式延時開關電路圖
