AC-DC電壓轉換電路圖

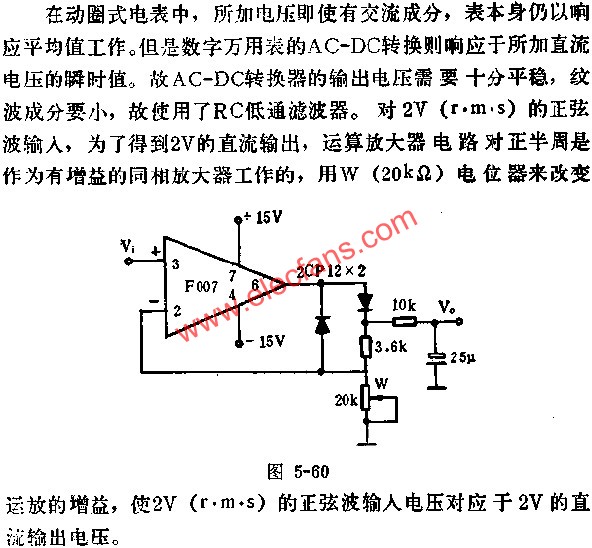

圖中所示是用通用I型F007運放組成數字萬用表AC-DC 電壓轉換電路.圖示電路為20HZ~30KHZ低頻用平均值響應式的AC-DC轉換器.對于正弦數字萬用表只能指出正確的有效值.

AC-DC電壓轉換電路圖 www.brongaenegriffin.com
