W611組成自激式開關穩壓電路圖

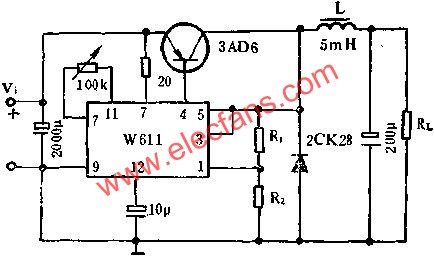

圖中所示是用W611多端可調式正集成穩壓器組成的自激式開關穩壓電路的應用線路.圖示線路的開關頻率約20~100KHZ,要求開關三極管與W611內部的有關晶體管組成等效的NPN管,圖中輸入輸出電容同樣應選得大一些,提高

W611組成自激式開關穩壓電路圖 www.brongaenegriffin.com

閱讀全文
