擴展輸出電流應用線路圖

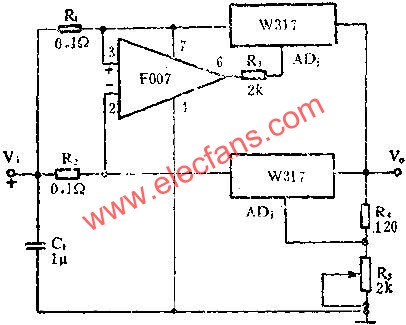

圖中所示是用W317三端可調式正集成穩壓器進行并聯和F007運算放大器組成擴展電流輸出的應用線路.由于采用外接功率管的方法降低穩定度,加大輸入輸出壓差,電源效率會降低.而采用兩只W317并聯,既可擴展其輸出電流,又可保持其穩壓精度.

擴展輸出電流應用線路圖 www.brongaenegriffin.com
