可調電壓,電流應用線路圖

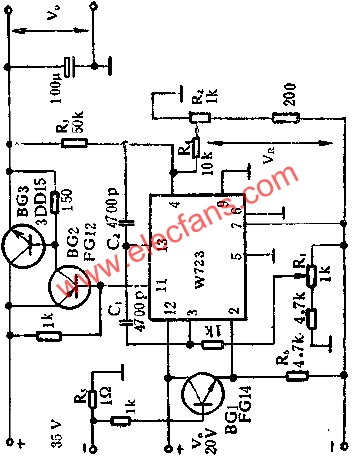

圖中所示是用W723多端可調式集成穩壓器組成的可調電壓,電流的應用線路.輸出電壓VO=0~25V,電流變化范圍IO=0~1A.工作在電壓型狀態,穩定性為0.05%;工作在電流型狀態,穩定性為0.2%.如果參考電壓V輸出端接地(圖

可調電壓,電流應用線路圖 www.brongaenegriffin.com

閱讀全文
