降壓轉換器電路

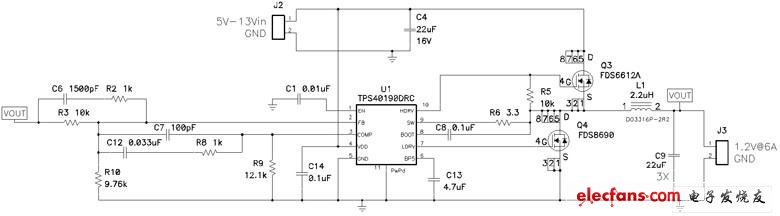

這個降壓轉換器電路是一個6A電流下1.2V到12V輸入電壓的電路。它使用一個運行在300kHz的控制器(TPS40190)。用戶優先考慮的，是低成本和簡單的材料清單(BOM)。輸入和輸出電容的給定標準，為1210封裝的22μF、16V陶瓷電容。這些電容可以處理3A RMS，并且發熱最小。就輸入電容而言，用戶一般不關注電壓紋波，而只關心電流是否過高。輸入電壓達到5V最小值，而且占空比為Vout/Vin或0.25時，最壞情況發生。RMS電流為Iout×√(D× (1-D))或2.6 A。

閱讀全文
