無限增益多端反饋型濾波器

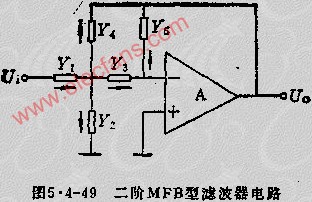

MFB型濾波器的基本電路如圖5.4-49所示。該電路有兩條負反饋支路，并且運算放大器是作為一個無限增益器件來反饋支路，并且運算放大器是作為一個無限增益器來使用的，所以稱為無限增益多端反饋電路。如果適當選擇諸Y（導納）元件，則可組成各種濾波器。
