電路性能測試和改進

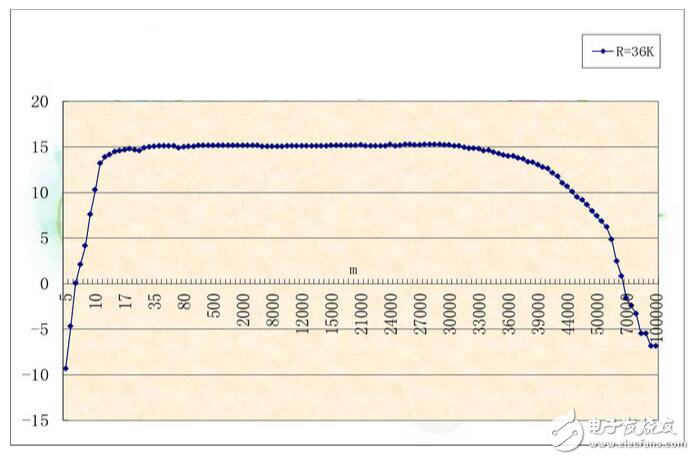

做出來的電路先出現了峰值：

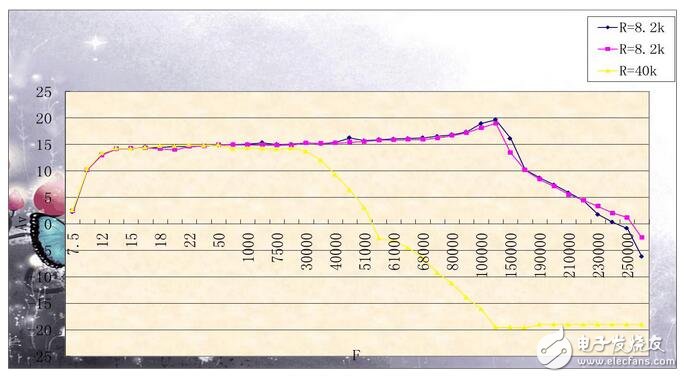

電阻出了問題，改變阻值后：

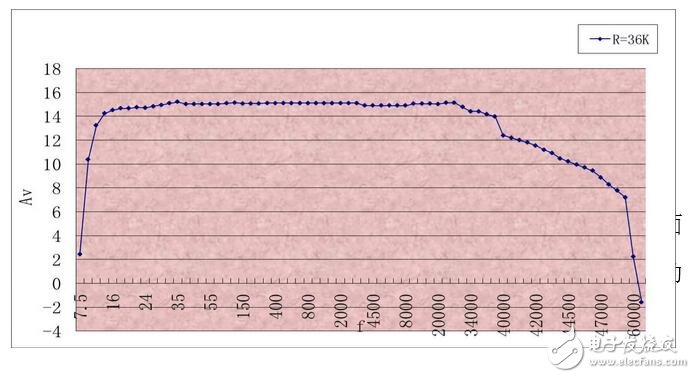

再次改變阻值后：

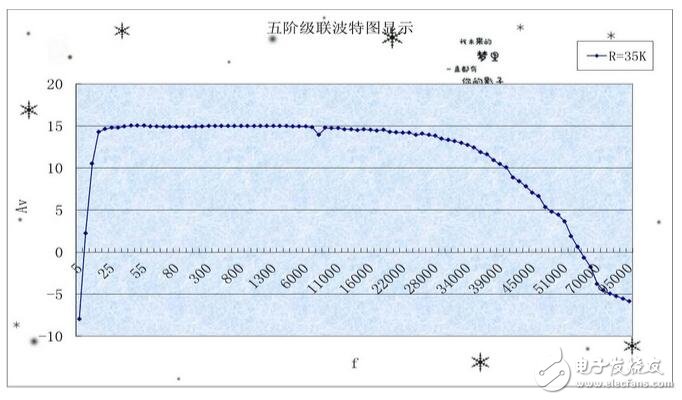

帶外抑制比不夠：

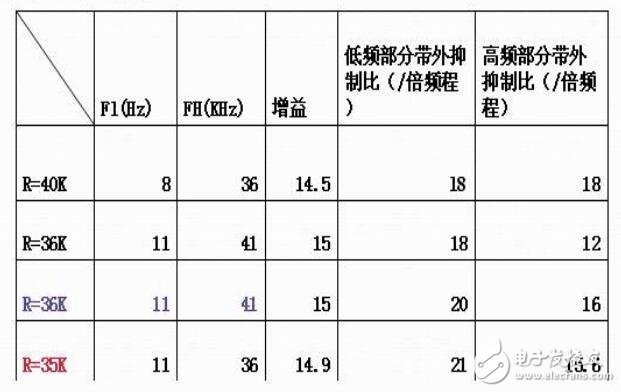

相關數據表

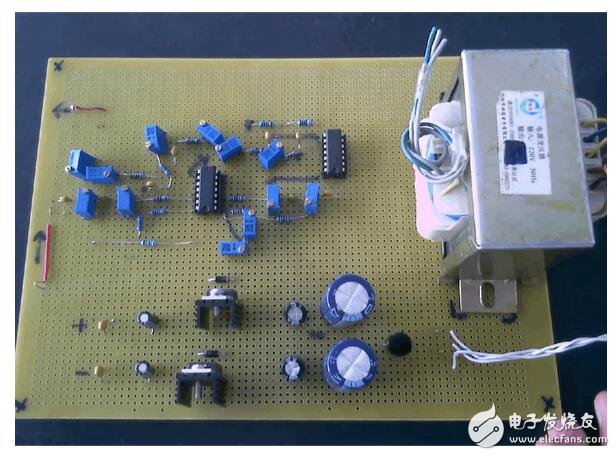

由此可以看出R的取值為40k或36k時，條件基本滿足條件。下面所示是我在萬能板上實際焊接出來的實物圖：
有源帶通濾波器電路性能測試與改進 - 二階有源帶通濾波器原理圖及設計流程
本文導航
- 第 1 頁：二階有源帶通濾波器原理圖及設計流程
- 第 2 頁：有源帶通濾波器設計要求指標
- 第 3 頁：有源帶通濾波器電路性能測試與改進
- 第 4 頁：有源帶通濾波器電源模塊設計
- 第 5 頁：有源帶通濾波器設計存在問題解決情況
