停電自鎖保護開關電路原理圖

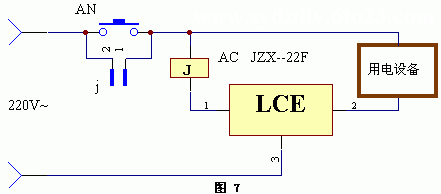

該裝置的應用電路工作原理見下圖。用LCE模塊構成的停電自鎖保護開關電路，在停電時能自鎖，當電路需要供電是地，可按動開關AN，（用電設備上的電源開關應閉合），此時用電器通電工作。一旦停電，繼電器J的觸點j斷開，在電網恢復供電時，則整個供電回路不能自通。
停電自鎖保護開關電路原理圖
