自鎖互鎖開關在電器上使用很廣泛,一般都是機械式,缺點是:體積大,易磨損,按觸力大,轉換速度低。電子開關可以克服上述缺點。
一.開關特點。開關的核心器件為四運放LM324,經巧妙設計,使每個運放有兩重功能,電壓比較器和施密特觸發器。電壓適用范圍寬,檔位可任意設計,如果加一檔空檔,可作為總復位,與數字電路配合時,可用同一電源,開關的輸入輸出電平符合數字電路的接口電平,由于運放的輸入阻抗高,開關的輸入電流小,可以用輕觸開關.導電橡膠.薄膜開關作按鍵,或光、電、磁等轉換信號驅動,可用三極管.可控硅.繼電器等。

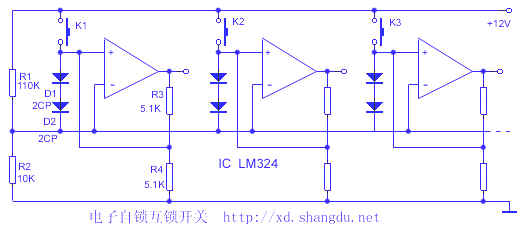

二.電路原理。每檔電路相同,圖中只畫出三檔。電阻根據電壓選用,以保證開關可靠工作,盡量選用大阻值。
接通電源,R1、R2分壓,為各運放反相端提供高電位,使各運放輸出低電位。接通任一鍵,對應運放的同相端獲得高電位,高于反相端1.4V(二極管壓降),輸出變?yōu)楦邤嚅_關按鍵。因有R3、R4分壓的反饋,同相端電位仍高于反相端,輸出端維持高電位。當另一個鍵接通時,電路重復上述過程,同時,通過兩只二極管D1.D2使所有運放的反相端電位高于R3.R4分壓形成的同相端電位,所以輸出端由高變低??傊?,每一次按鍵,只有該運放輸出高位,其余的都是低,這就是開關的自鎖互鎖功能。
