PFC-SEPICLED驅動器

　　PFC代表“功率因數校正”，SEPIC代表“單端初級電感轉換器”，當然，LED代表“發光二極管”

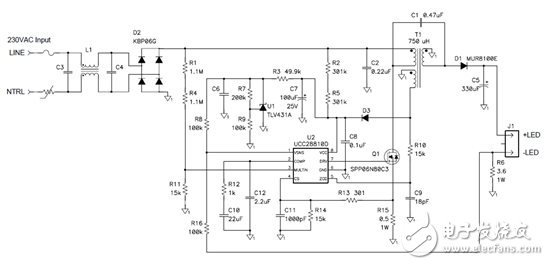

　　在一個轉換器中整合這三種特性，可為L(zhǎng)ED照明提供具有良好功率因數的高效率單級解決方案。圖1是PFC-SEPICLED驅動器的原理圖。

　　圖1.PFC-SEPIC轉換器可使用傳統PFC升壓控制器控制

　　SEPIC的一個重要特征是缺少隔離功能。這樣該結構就只能用在不需要安全隔離的應用中。想一下完全密封的應用，用戶不能訪問通電部件，例如路燈和高頂棚燈。

　　大多數PFC轉換器都使用升壓拓?fù)?，需要輸出電壓高于峰值線路電壓。SEPIC拓?fù)湓试S輸出電壓高于或低于輸入電壓。這有助于控制器直接調節LED燈串中的電流，無需二級功率級。

　　任何PFC升壓控制器都可用于驅動PFC-SEPIC功率級。這是因?yàn)?a target="_blank">電源開關位于低側，就像在升壓拓?fù)渲幸粯印?/p>

　　PFC升壓控制器強制開關中的峰值電流跟隨輸入電壓正弦波，因此可提供良好功率因數。與升壓拓?fù)洳煌?，?a href="http://www.brongaenegriffin.com/tags/耦合/" target="_blank">耦合電感器SEPIC中，當開關關斷時沒有輸入電流流動。因此，功率因數沒有升壓拓?fù)渲心敲锤摺?/p>

　　然而，功率因數很容易保持在0.9以上，這對大多數照明應用來說已經足夠了。

　　圖2是線路電壓及電流以及電流諧波量的實例，其中諧波量保持在EN61000-3-2C類要求以下。

　　圖2.該拓?fù)洳粌H可提供良好功率因數，而且還符合EN61000-3-2C類標準

　　使用該拓?fù)淇蓪?shí)現極高的效率，因?yàn)椋?/p>

　　1.使用單級實現PFC、功率轉換與穩壓，可消除有關雙重或三重轉換的不利因素；

　　2.SEPIC的鉗位電容器可收回耦合電感器中的泄漏能量，與反激拓?fù)湎啾?，可輕松節省2%的能源或提高效率。
