當這個輸入被連接至穩壓器的輸出上時，這個偏置電流會作為轉換器輸出上的一個額外負載。與其它所有負載一樣，這個負載按照輸入電壓與輸出電壓之間的比率向下轉換。由于它減小了輸入電流，提高了效率，所以是一個首選的連接方式。

現在讓我們再回到無負載輸入電流。你有時在數據表中找不到這個輸入電流，或者它未在你所需條件下被指定。在這個情況下，你可以使用方程式1來估算出一個降壓穩壓器的無負載輸入電流

?

由于這個方程式?jīng)]有將轉換器中的損耗算在內，所以它給出的是一個最佳情況下的估算值。第一個被稱為IQ的數據是我在上一部分中談到的非開關式靜態電流。下一個數據項，IEN 是進入穩壓器使能輸入的電流。很多轉換器需要一定大小的偏置電流流入使能輸入。如果使能引腳被連接至輸入電源，以接通穩壓器的話，那么你必須將這個電流考慮在內；否則的話，這個值為零。數據項IDIV 是反饋分頻器內的電流，使用方程式2，可以很容易地計算出這個值：

?

?

?

?

數據項IB 代表流入我剛剛談到的偏置輸入的電流。我們以3.5V至36V，3A同步降壓轉換器SIMPLE SWITCHER? LM43603為例。這個數據表中有以下這些典型值（表1）。

?

?

?

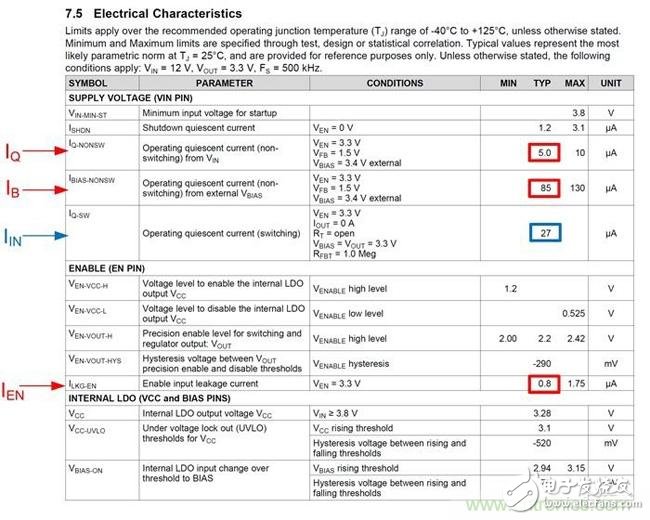

表1：LM43603數據表

如果你正在將一個12V輸入轉換為一個3.3V輸出，并且反饋分頻器的總電阻為1M ?的話，方程式1和2可給出以下的無負載輸入電流值：

?

需要注意的一點是，對于LM43603來說，如表1中所示，這個數據表中所表示的是一個典型條件下的無負載輸入電流。

我計算出的30μA電流值有點不同，不過對于粗略估算來說，這個值已經十分接近了。

這些方程式告訴你無負載輸入電流取決于輸入電壓、輸出電壓和其它“靜態”電流。你會發現，輸入電流會隨著輸出電壓的增加和輸入電壓的減小而變大。所以，最好的做法就是使用方程式來估算出無負載輸入電流，然后測量真實應用條件下的實際值。

你還可以使用效率曲線來計算DC/DC轉換器的輸入電流，不過這個電流值不是無負載情況下的電流值。理論上，無負載時的效率為零，所以，你必須使用我在本文中介紹的方法估算出無負載電源電流。在任何其它的負載條件下，你可以使用數據表中的效率曲線，連同方程式3來完成計算：

?

?

?

?

在這里，η是所需條件下的效率值。

以SIMPLE SWITCHERLM22670 3A降壓穩壓器的數據表為例，負載為1.5A，輸入電壓和輸出電壓分別為5.5V和3.3V情況下的效率大約為91%。這使你的輸入電流大約為：

?

?

?

?

使用和估算數據表中找到的輸入電流并不難，前提是必須確保你看到的值適用于特定的應用條件。
