　　隨著物聯網、可穿戴和便攜式設施的進展，消費者起始厭倦雜沓的電纜和需要頻繁充電的干電池。無線充電的優勢遠遠不光于脫卸線纜的系縛。隨著人們對無線世界的憧憬，預計充電技術將出現急劇增長。

? ? ?兼容WPC Qi標準的5V無線充電解決方案

　　ASC0303是一款兼容WPC Qi標準無線充電發射控制器芯片IC。內部集成WPC Qi標準無線充電傳輸所需的全部功能。設計用于5V系統，尋找周圍WPC兼容設備，應答來自被供電設備的數據包通信并管理電源傳輸。實現無線充電傳輸?shù)闹悄芸刂啤?/p> ? ? ? ? ?a.特點：

　　1、集成度高，極少的外圍元器件，電路簡單，價格優勢明顯。

　　2、穩定性高，兼容性強。

　　3、ASC0303內置片內運放、片內比較器。

　　4、超低待機功耗、效率高。

　　5、符合WPC國際無線充電聯盟WPC1.1版Qi標準。

　　6、兼容所有Qi標志的無線充電接收器、手機接收端。

　　7、DPL動態電源限制功能，通過無縫優化受限輸入電源上可用功率的用量提高用戶體驗。

　　8、ATB（自動溫度平衡，保證放置很差的情況下溫度不超過50℃。

　　9、外來物體檢測FOD，PMOD增強性寄生金屬檢測，從而防止由于在無線電源傳輸場中錯誤放置金屬物體而導致的電源損耗。

　　10、輸入電壓5V，輸入電流0.5A～1.5A，推薦使用5V/2A的適配器。

　　11、輸出電流0.35A～1A。

　　12、過壓、過流、過溫保護。

　　13、紅、藍2顆LED顯示充電狀態模式、故障指示。

　　14、蜂鳴器報警功能，如果在電源傳輸期間發生任何異常情況，ASC0303對其進行處理并提供報警輸出。

　　15、采用小型TSSOP20封裝。

　　b.封裝及引腳定義

　　c.芯片極限物理特性

　　d.效率曲線

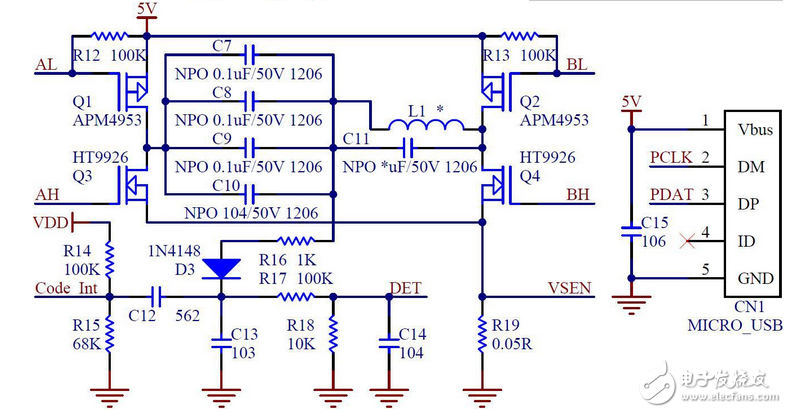

? ? ? ? ?e.應用電路

　高通Halo車用無線充電技術

　 ? ? 無線電動車充電技術能提供給汽車廠商廣泛使用和支持。無論在任何充電功率情況下，其都能滿足美國汽車工程師學會的規范及安全標準。值得注意的是，Qualcomm Halo無線充電技術指標有了明顯提升，其充電功率達到7.2kW，使充滿電時間縮短至不到1個小時內，一舉超越了普通的線纜充電，達到了快充的效率。未來Qualcomm Halo充電功率更可達到22kW，完全可以滿足電池容量更大的純電動車需求，如特斯拉。

　　無線充電技術主要由電源、發射面板、車載接收面板以及控制器組成，無需任何的線纜鏈接。Halo無線充電技術采用的是磁共振技術原理，結合DD技術進行優化，可確保更高的耦合系數，降低系統電流，實現更高效率和更高功率無線充電。現在Halo無線充電技術可達到90%以上的充電效率。

　　磁共振無線充電技術最大亮點是無需精準對接，充電板與接收板之間允許有一點的位置誤差。同時在倒車入充電位接合充電板時，手機上APP將有是否停好位置的提示，車停好之后將會自動開啟充電模式，非常適合未來的自動駕駛車輛。以寶馬i8為例，其底盤離地間隙較低，可增強充電時的傳輸效率。

　　即使再低的底盤也存在間隙，萬一有動物爬進去怎么辦？為了解決這個問題，Qualcomm Halo還具有一套異物偵測和生物體保護系統，一旦充電途中有什么問題，都會馬上通過APP告知車主。同時，由于采用磁共振原理，其電磁輻射較小，符合美國和歐盟的標準，因此，即使下雨下雪，充電系統也能正常使用。

　　Qualcomm寶馬i8駕駛起來動力強勁，可操控性好，與普通版沒有差別。他最喜歡的是下車后再也不用處理繁瑣的插線充電，關門拍拍屁股就可以走了。

　　無線充電系統可簡單分為四個部分：電源、充電板、接收板和系統控制器。未來無線充電有三種應用場景：

　　1、靜態充電，安裝在家用停車位或者社會停車位，停車即充電?？梢酝ㄟ^(guò)云端大數據獲取車位信息。

　　2、半動態充電， 比如在路口等待紅綠燈，或出租車排隊候客的時候，可以充分利用等待時間給電動車補充電能。

　　3、動態充電，這是我們的終極目標，邊開邊充，永遠無需擔心電池電量問題。

　　Qualcomm提供靈活的可擴展的方案，無線傳輸功率分3kW、7kW、11kW、22kW等不同等級，可以根據客戶需求靈活配置。

　　高通HALO除了進一步把充電功率提升到11kW甚至20kW外，用戶還可以根據自身的實際情況來選擇不同的充電功率，例如你在家里的HALO充電板可以選擇11kW的方案，因?yàn)槟銜?huì)把汽車靜止停放一個晚上，所以充電速度稍慢些也可以接受，而當你在戶外，如餐廳和電影時，你會希望能有20kW的充電板來提供快速的充電效率。
