1.4 工作方式

　　1.4.1 恒壓充電

　　如圖2所示，電池端的電壓通過電阻R2和R4構成的電阻分壓網絡反饋到FB管腳，CN3705根據FB管腳的電壓決定充電狀態。當FB管腳的電壓接近2.416V 時，充電器進入恒壓充電狀態。在恒壓充電狀態，充電電流逐漸下降，電池電壓保持不變。恒壓充電狀態電池端對應的的電壓為：

　　其中，Ib是FB管腳的偏置電流，其典型值為50nA。由于電阻R2和 R4 會從電池消耗一定的電流，在選取R2和R4的電阻值時，應首先根據所允許的消耗的電流選取R2 R4的值，然后再根據上式分別計算R2和R4的值。這里 R2和R4分別取值為510KΩ 和 120kΩ，得充電電壓為 Vbat=12.71V

　　1.4.2 恒流充電

　　1.4.3 涓流充電

　　在充電狀態，如果電池電壓低于所設置的恒壓充電電壓的 66.7%，即電池電壓為 8.47V，充電器進入涓流充電模式，此時充電電流為所設置的恒流充電電流的 15%，即電流為 0.15A。

　　1.4.4 充電結束

　　在恒壓充電模式，充電電流逐漸減小當充電電流減小到 EOC 管腳的電阻所設置的電流時，充電結束。充電結束電流由下式?jīng)Q定：

　　R5為是從 EOC 管腳到地之間連接的電阻，單位為歐姆。設定充電結束電流為0.1A時，計算出 R5=1.3kΩ。

　　1.4.5 自動再充電

　　充電結束以后，如果輸入電源和電池仍然連接在充電器上，由于電池自放電或者負載的原因，電池電壓逐漸下降，當電池電壓降低到所設置的恒壓充電電壓的 91.1% 時（即電壓為11.58V），將開始新的充電周期，這樣可以保證電池的飽滿度在 80% 以上。

　　1.4.6 溫度監控

　　為了監測電池的溫度，采用負熱敏電阻NTC（如圖 2 電路所示）緊貼電池。當電池的溫度超出可以接受的范圍時，充電將被暫時停止，直到電池溫度回復到正常范圍內。

　　鋰電池的充電工作溫度在0到45間，這里選取的負熱敏電阻，滿足在25 時應該為10kΩ，在上限溫度點時其電阻值應該大約為 3.5kΩ（ 約對應 50 ）；在下限溫度點時其電阻值應該大約為 32kΩ（ 約對應 0 ）

　　2 LM2596輸出電路

　　2.1 LM2596簡介

　　LM2596 開關電壓調節器是降壓型電源管理單片集成電路，能夠輸出 3A 的驅動電流，同時具有很好的線性和負載調節特性。該器件內部集成頻率補償和固定頻率發生器，開關頻率為 150KHz。此芯片還具有在特定的輸入電壓和輸出負載的條件下，輸出電壓的誤差可以保證在 ±4% 的范圍內，振蕩頻率誤差在 ±15%的范圍內；可以用僅 80μA 的待機電流，實現外部斷電；具有自我保護電路（一個兩級 降頻限流保護和一個在異常情況下斷電的過溫完全保護電路）。

　　2.2 輸出電路部分

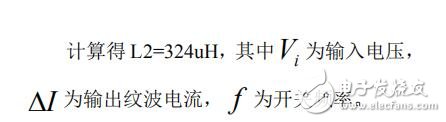

　　LM2576有多種型號，這里選擇固定輸出5V的LM2596芯片。此電路構成非常簡單，如電路圖3。只需要輸入電容C10、C11，肖特基二極管D3，電感 L2，輸出電容C12、C13 即可。

　　輸入濾波電容，輸入耐壓和電流均方根是輸入電容的重要參數。當 LM2596 輸入電壓為 12V 時，鋁電解電容的耐壓壓大于 18V（1.5×Vin）。輸入電容電流的均方根為輸出負載電流的一半，為 1.5A。根據圖 4 所示，在曲線中，680μF/35V 的電解電容滿足要求。

　　輸出濾波電容一般選擇耐壓值為 10V 的電解電容既可以，為了得到輸出較小的紋波，輸出電容盡量選擇大點。這里選擇電容值為220uH 的電解電容，輸出紋波即可在 1% 之內。

　　圖 4： 電解電容耐壓值，電流均方根，電容值關系

　　肖特基二極管 D3 這里選擇 5A/20V 的IN5823 既可以產生較好的效果。而且短路時也不會產生過載。

　　3 小結

　　經過測試此電路系統可以正常穩定工作，CN3705 鋰電池充電電路工作效率可以達到91.0%；LM2596 放電電路工作效率，當輸出1.0A 電流時工作效率可達 84%，輸出電路 2.1A時 ， 電路工作效率可達 82.3%，當輸出 3.0A 電路時電路工作效率為 79%。且輸出電壓紋波均小于 2%。
