LM2596系列降壓開關穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠以優異的線路和負載調節驅動3A負載。

這些降壓開關穩壓器需要最少數量的外部元件，使用簡單，包括內部頻率補償和固定頻率振蕩器。

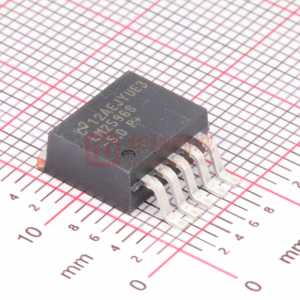

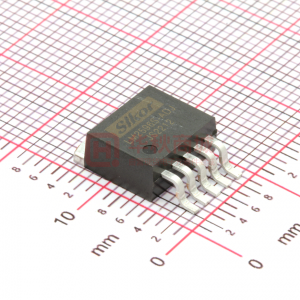

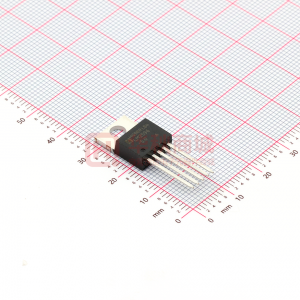

LM2596系列的開關頻率為150 kHz，因此可以使用比低頻開關穩壓器更小的濾波器元件。采用標準5引腳TO-220封裝，具有多種不同的引腳彎曲選項，以及5引腳D2PAK表面貼裝封裝。

標準系列電感器可從幾個不同的制造商處獲得，這些制造商已針對LM2596系列進行了優化。此功能大大簡化了開關電源的設計。

其他功能包括在指定輸入電壓和輸出負載條件下輸出電壓的+/- 4％容差，以及+/- 15％振蕩器頻率。包括外部關斷，通常具有80μA的待機電流。自我保護功能包括輸出開關的兩級降頻電流限制和過熱關斷，以便在故障條件下提供完整的保護。請參閱LM2595（1.0A）和LM2594（0.5A）。
