在設計裝配方式之前，要求將整機的電路基本定型，同時還要根據整機的體積以及機殼的尺寸來安排元器件在印刷電路板上的裝配方式。
　　具體做這一步工作時，可以先確定好印刷電路板的尺寸，然后將元器件配齊，根據元器件種類和體積以及技術要求將其布局在印刷電路板上的適當位置?？梢韵葟捏w積較大的器件開始，如電源變壓器、磁棒、全橋、集成電路、三極管、二極管、電容器、電阻器、各種開關、接插件、電感線圈等。待體積較大的元器件布局好之后，小型及微型的電子元器件就可以根據間隙面積靈活布配。二極管、電感器、阻容元件的裝配方式一般有直立式、俯臥式和混合式三種。

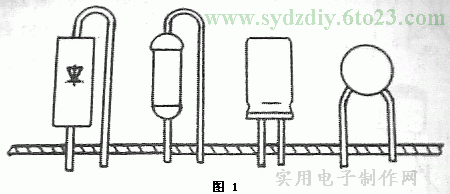

　?、僦绷⑹?/STRONG>。這種安裝方式見圖1。電阻、電容、二極管等都是豎直安裝在印刷電路板上的。這種方式的特點是：在一定的單位面積內可以容納較多的電子元件，同時元件的排列也比較緊湊。缺點是：元件的引線過長，所占高度大，且由于元件的體積尺寸不一致，其高度不在一個平面上，欠美觀，元器件引腳彎曲，且密度較大，元器件之間容易引腳碰觸，可靠性欠佳，且不太適合頻率較高的電路采用。

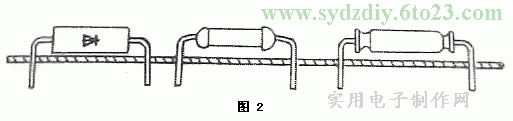

　　②俯臥式。這種安裝方式見圖2。二極管、電容、電阻等元件均是俯臥式安裝在印刷電路板上的。這樣可以明顯地降低元件的排列高度，可實現薄形化，同時元器件的引線也最短，適合于較高工作頻率的電路采用，也是目前采用得最廣泛的一種安裝方式。

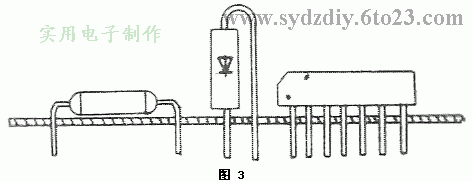

　?、刍旌鲜?/STRONG>。為了適應各種不同條件的要求或某些位置受面積所限，在一塊印刷電路板上，有的元器件采用直立式安裝，也有的元器件則采用俯臥式安裝。這受到電路結構各式以及機殼內空間尺寸的制約，同時也與所用元器件本身的尺寸和結構形式有關，可以靈活處理。見圖3。

　　元器件配置布局應考慮的因素：
　　對于印刷電路板的布局排列并沒有統一固定的模式，每個設計者都可以根據具體情況和習慣方法進行工作，但是一些基本原則是應遵循的。
　?、儆∷㈦娐钒遄罱?jīng)濟的形狀是矩形或正方形。一般應避免設計成異形，以盡可能地降低成本。
　?、谌绻∷㈦娐钒迨蔷匦?，元件排列的長度方向一般應與印刷電路板的長邊平行，這樣不但可以提高元件的裝配密度，而且可使裝配好的印刷電路板更美觀。
　?、墼呐渲门c安裝必須要考慮到足夠的機械強度，要保證元件和印刷電路板在工作與運輸過程中不會因振動、沖擊而損壞。其重量超過15g以上的元器件應考慮使用支架或卡夾加以固定，一般不宜直接將它們焊接在印刷電路板上。
　?、芤恍╇娮釉攸c(diǎn)是放大器的輸入與輸出部分，應盡可能地設計到靠近印刷電路板外部連接的插頭部分。當然，如果存在著寄生耦合，例如相鄰導線間的電信號串?dāng)_，就不能使它們的引線靠得太近。
　　⑤對于一些易發熱的元件，如電源變壓器、大功率三極管、可控硅、大功率電阻等應盡量靠近機殼框架。因?yàn)榻饘倏蚣芫哂幸欢ǖ纳嶙饔?。?duì)于濕度敏感的元件，如鍺三極管、電解電容器等，應盡量遠離熱源區。對于一些耐熱性較好的元器件則盡可能設計到印刷電路板最熱的區域內。
　　⑥應盡可能地縮短元件及元件之間的引線。盡量避免印刷電路板上的導線的交叉，設法減小它們的分布電容和互相之間的電磁干擾，以提高系統工作的可靠性。
　?、邞?yīng)以功能電路的核心器件為中心，外圍元件圍繞它進行布局。例如通常是以集成電路基晶體三極管等元件為核心，然后根據各自的引腳功能，正確地排列布置外圍元件的方向與位置。
　?、嘣谠O(shè)計數字邏輯印刷電路板時，要注意各種門電路多余端的處理，或接電源端或接地端，并按照正確的方法實現不同邏輯門的組合轉換。
　?、嵩骷呐渲煤筒季謶?yīng)有利于設備的裝配、檢查、高度與維修。
　?、鈱?duì)于要求防干擾的元器件，可采用金屬外殼或在元件表面噴涂金屬加以屏蔽。
　　印刷電路上導線配置應考慮的因素：
　　我們通常所用的敷銅板上的銅箔厚度一般為0.05mm左右，在敷銅厚度不變的情況下要通過不同的電流強度，就要對其布線以及導線的寬窄有所要求。利用protel等電路設計CAD軟件繪制好電路原理圖，再在印刷電路圖下進行元器件配置布局，確定導線的位置、走向、連接點以及適當?shù)膶挾取?yán)格地講，應根據電路要求的電流強度、壓降、擊穿電壓、分布電容等多項指標來進行核算，核算無誤后，應略留余地，其設計才算初步完成。但在業余制作情況下，對于一些與安全無關或不緊要的電子裝置，也可以將上述條件放松，但應盡量遵循以下原則。
　?、倮L制的導線粗細應盡量均勻，在同一導線上不應出現突然由粗變細或由細變粗的現象。
　?、谄鋱D案、線條的寬度大于5mm時，需在線條中間設計出圖形或縫狀空白處，以免在銅箔與絕緣基板之間產生氣泡。
　?、塾须婑詈匣虼篷詈系耐?，應避免相互平行。當導線的串聯電阻和電感影響處于將要位置，而寄生電容的影響為時，高阻抗的信號線要采用窄導線。
　?、軐?dǎo)線間距的確定應考慮到最壞的工作條件下導線之間的絕緣電阻和擊穿電壓。實踐證明：導線的間距在1.5mm時，其絕緣電阻超過20MΩ，允許電壓可達300V；間距在1.0mm時，允許電壓為200V，所以導線的間距通常應采用1.0－1.5mm。
　?、菰诟哳l電路系統中，必須采用大面積接地結構，這樣既能起到屏蔽作用，又可使高頻回路具有較小的電感。
　?、抻∷㈦娐钒迳系膶?dǎo)線寬度，主要由導線（銅箔）與絕緣板之間粘附強度，渡過它們的電流強度和最大允許溫升確定的。如果在＋20℃時，允許有微小溫升，導線寬度和允許電流的對應關系如下：（銅箔厚度為0.05mm時）
