電路圖中常用圖形符號和文字符號

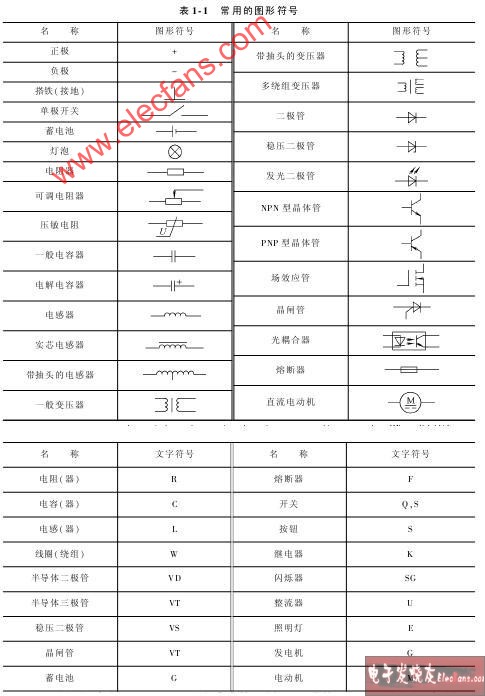

目前,在不同制造廠提供的電動自行車電氣系統電路圖中,采用的圖形符號和文字符號不盡相同.其中常用的圖形符號和文字符號如表1-1,1-2表所示.
電氣系統的連接導線按顏色的特點可分為單色線和雙色線兩種.雙色線上的兩種顏色又有主色與輔色之分,輔色呈線狀,其余為主色.
雙色線的文字符號由組成雙色線的兩種顏色的文字符號表示,主色標注在前,輔色標注在后.例如紅/黃線的文字符號是 R/Y.
電路圖中常用圖形符號和文字符號
