階梯波發生器之一

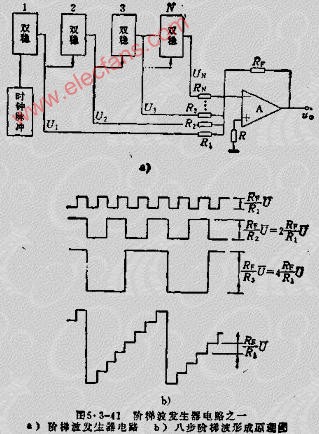

用普通雙穩電路對時鐘脈沖作二進制分頻，然后由運算放大器對這些逐級分頻的方波權迭加，限可得到階梯波。實際電路如圖5.3-41A所示。

若各級雙穩輸出的方波幅度均相等U1=U2=...=UN=U則當各加權電阻滿足下列關系式時，可得到等步的階梯波：

R1=2R2=2R3=...=2N-1RN

Rn=R1/2n-1,n=1,2...,N

戒中n為雙穩電路的序號；N為雙穩電路的總個數。

階梯波的最高幅度將受到運算放大器的輸出電壓范圍UOM的限制，這也就給出了各加權電阻的下限：

另一方面，為了平衡運算放大器的輸入偏流，應取

R=R1||R2||...||RN||RF

由于雙穩電路為二進制分頻，故所得的階梯波步數M亦必定為2的N次方，即M=2N。例如，用三個雙穩電路將得到八步階梯波。圖5.3-41B表示這八步階梯波形成原理。不難看出，階梯波的每步高度是RW/R1 U。
