在您研究某款新產品的說明書時，您有時會想它應該能滿足您所有的需求吧；畢竟，它是一款新產品，是經過改進了的。但是，現實情況卻并非如此?；蛟S，在您開始實施您的項目并嘗試對您的 PCB 進行設計時，卻發現說明書沒有您“真正”需要的信息。您可以通過下面兩種途徑來解決這個問題：1）回去找制造廠商，索要上述信息；或者2）利用產品的仿真模型，完善說明書內容。

?

當您開始 PCB 設計時，您需要解決數字引腳的信號完整性問題。在您需要的眾多基本信號完整性因素中，其中之一便是數字端口的輸入和輸出電容。如此細微的數據，在產品說明書中可能是一項可有可無的內容。如果沒有，您就需要對產品樣品進行測量。更好的一種情況是，您可以通過IBIS模型獲得該信息。

?

在IBIS模型中，引腳電容由兩部分組成：C_pin 封裝電容加上 C_comp 緩沖器電容（請參見圖1-2）。IBIS 模型中，[Pin]關鍵字涉及某種具體的封裝，而 [Pin] 關鍵字上面的 [Component]、[Manufacturer] 和 [Package] 關鍵字描述了所選擇的封裝。您可以在 [Pin] 關鍵字表中找到封裝電容，因?yàn)槠渑c您關心的引腳有關。

?

?

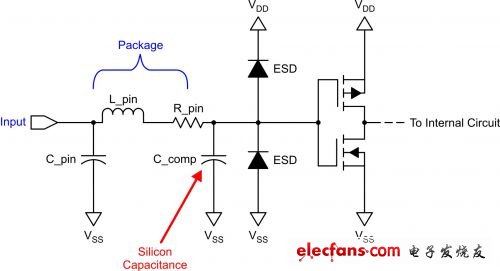

圖1IBIS?模型的輸入緩沖器有封裝寄生、ESD?單元和輸入柵極。

?

?

圖2IBIS?模型的輸出緩沖器有封裝寄生和輸出柵極。

?
