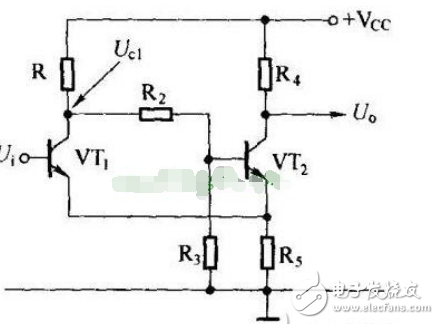

晶體管施密特觸發器如下圖所示，電路由兩極電阻耦合共發射極晶體管放大器組成。與一般兩極電阻耦合放大器不同的是，兩個晶體管VT1，VT2共用一個發射極電阻R5，這就形成了強烈的正反饋。R2，R3是VT2的基極偏置電阻，R1，R4分別是VT1，VT2的集電極負載電阻。

　　1、觸發器的第一穩定狀態

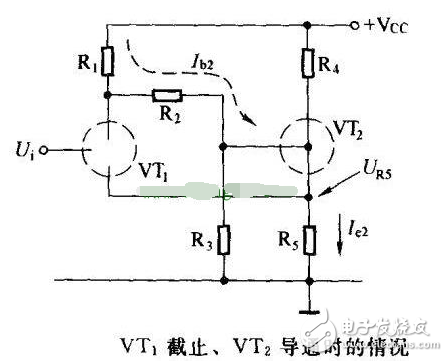

　　沒有輸入信號時，晶體管VT1因無基極偏置電流而截至。電源+VCC經R1，R2微晶體管VT2提供基極偏置電流，VT2導通，其發射極電流在發射極電阻R5上產生壓降，正是這個電壓使得VT1的發射結處于反相偏置狀態，進一步保證了電路處于穩定的VT1截止，VT2導通的狀態。如下圖所示。

　　2、翻轉為第二穩定狀態

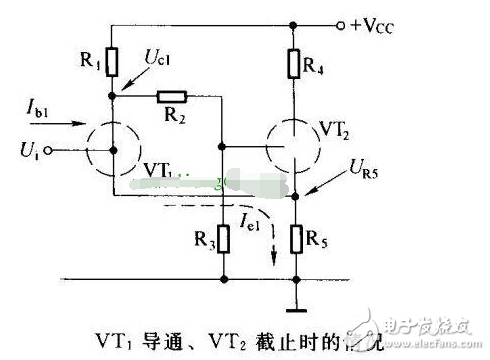

　　當輸入信號Ui加至施密特觸發器輸入端，并且Ui大于UT+時，電路翻轉為第二穩定狀態，VT1 導通，其集電極電壓=0，使得VT2因失去基極偏流而截至。同時，VT1發射極電流在發射極電阻R5上產生的壓降使得VT2的發射結處于反向偏置狀態，進一步保證了電路處于穩定的VT1導通，VT2截止的狀態，如下圖所示。

　　3、觸發器的再次翻轉

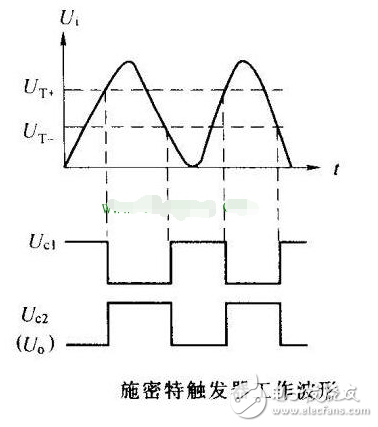

　　當輸入信號經過峰值后下降時，電路并不翻轉，只有當繼續下降至反向閾值電壓時，電路才再次發生反轉回到第一穩定狀態，即VT1截止，VT2導通的狀態。這是因?yàn)閂T1的集電極回路接有R2，R3分流支路，使得VT1導通時的發射極電流小于VT2導通時的發射極電流的緣故。下圖所示為施密特觸發器波形圖。
