DDS是直接數字式頻率合成器（Direct Digital Synthesizer）的英文縮寫，是一項關鍵的數字化技術。與傳統的頻率合成器相比，DDS具有低成本、低功耗、高分辨率和快速轉換時間等優點，廣泛使用在電信與電子儀器領域，是實現設備全數字化的一個關鍵技術。

　　DDS芯片中主要包括頻率控制寄存器、高速相位累加器和正弦計算器三個部分（如Q2220）。頻率控制寄存器可以串行或并行的方式裝載并寄存用戶輸入的頻率控制碼；而相位累加器根據dds頻率控制碼在每個時鐘周期內進行相位累加，得到一個相位值；正弦計算器則對該相位值計算數字化正弦波幅度（芯片一般通過查表得到）。

　　DDS芯片輸出的一般是數字化的正弦波，因此還需經過高速D/A轉換器和低通濾波器才能得到一個可用的模擬頻率信號。

　　DDS原理

　　DDS技術是一種全新的頻率合成方法，最早由JOSEPH TIERENY等三人提出，其具有輸出頻率分辨率高、功耗低、頻率切換速度快且頻率切換時輸出信號的相位連續的特點。為此，了解DDS模塊對數字信號處理及其硬件實現有著很重要的作用。

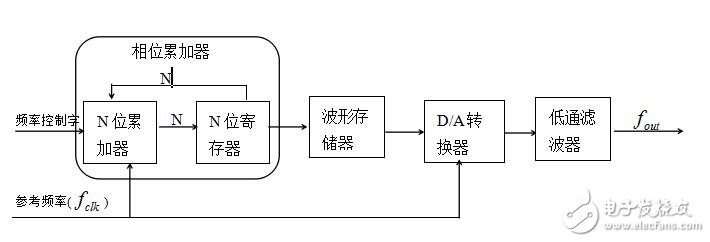

　　DDS的結構主要由相位累加器、波形存儲器、數模（D/A）轉換器和低通濾波器等四個大的結構組成。其結構框圖如下：

　　圖中，相位累加器是由N位加法器與N位累加寄存器構成，它是DDS模塊中一個極其重要的部分。在參考頻率時鐘的驅動下，DDS模塊開始工作；當每來一個參考時鐘時，累加器就把頻率控制字FW與寄存器輸出的值進行累加，將相加后的結果再輸入到寄存器中，而累加寄存器就將在上一個參考時鐘作用時產生的數據通過反饋的方式輸送到累加器中。這樣，在時鐘的作用下，就可以不停的對頻率控制字進行累加。此時，用相位累加器輸出的數據作為地址在波形存儲器中通過查找地址所對應的幅值表，就可以完成其從相位到幅值之間的轉化。

　　在DDS模塊中，輸出頻率的公式為

　　輸出信號的頻率分辨率為

　　從上兩式可以看出，在參考信號與加法器或寄存器的位數給定時，信號最終的輸出頻率主要由頻率控制字決定。故當頻率控制字變化時，輸出頻率也跟著變化，從而可以實現調頻的基本功能。
