應用電路2 - mc34063的工作原理詳解（含mc34063引腳圖及功能_內部結構_特性參數及應用電路）

　　3、MC34063組成的電壓反向電路

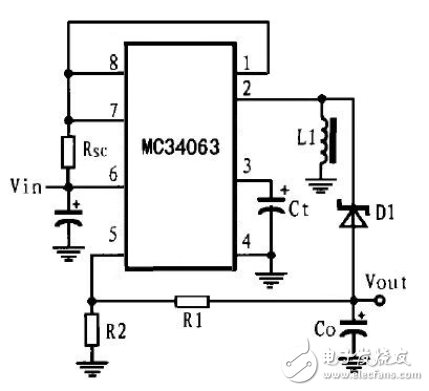

　　圖9為采用MC34063芯片構成的開關反壓電路。當芯片內部開關管T1導通時，電流經MC34063的1腳、2腳和電感Ll流到地，電感Ll存儲能量。此時由Co向負載提供能量。當T1斷開時，由于流經電感的電流不能突變，因此，續流二極管D1導通。此時，Ll經D1向負載和Co供電（經公共地），輸出負電壓。這樣，只要芯片的工作頻率相對負載的時間常數足夠高，負載上便可獲得連續直流電壓。

　　 mc34063的工作原理詳解（含mc34063引腳圖及功能_內部結構_特性參數及應用電路）

　　圖9開關反壓電路

　　4、非隔離型變壓器初級線圈驅動電路

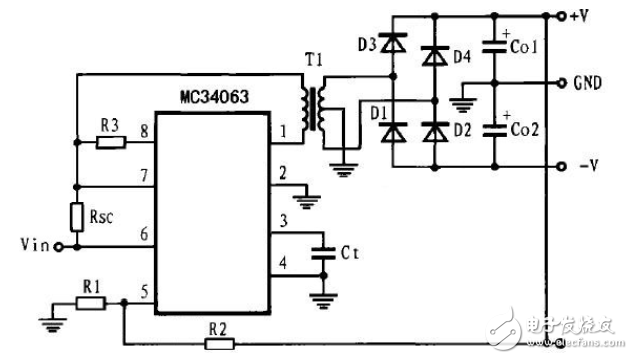

　　圖10為采用MC34063芯片構成的非隔離型變壓器初級線圈驅動電路。當芯片內部的開關管T1導通時，電流經變壓器初級線圈、T1的集電極和發射極流到地，變壓器初級線圈儲存能量。當T1斷開時，變壓器初級線圈回路斷開，能量耦合到變壓器的次級線圈。對變壓器次級的輸出電壓進行取樣，并將取樣電壓經R1、R2分壓后送到MC34063的5腳，可以確保輸出電壓的穩定。

　　 mc34063的工作原理詳解（含mc34063引腳圖及功能_內部結構_特性參數及應用電路）

圖10非隔離型變壓器初級線圈驅動電路

　　5、隔離高壓大電流變壓器初級線圈驅動電路

　　圖11為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時，MC34063的2腳將呈現高電平，外部P型三極管Q1截止，N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地，初級線圈儲存能量。當內部開關管關斷時，MC34063的2腳為低電平，Q1導通，Q2截止，初級線圈回路斷開。能量耦合到變壓器的次級線圈。從變壓器的另一次級線圈對輸出電壓進行取樣，然后經分壓后送到MC34063的5腳可保證輸出電壓的穩定。該電路中次級主輸出端為浮地電源輸出，非常適合醫療等要求浮地的系統使用。

　　非隔離、隔離在此指輸出信號是否和變壓器輸入部分相連。

mc34063的工作原理詳解（含mc34063引腳圖及功能_內部結構_特性參數及應用電路）

　　圖12隔離高壓大電流變壓器初級線圈驅動電路
