一、74HC573簡介

　　74HC573包含八路3態輸出的非反轉透明鎖存器，是一種高性能硅柵CMOS器件。

　　SL74HC573跟LS/AL573的管腳一樣。器件的輸入是和標準CMOS輸出兼容的，加上拉電阻他們能和LS/ALSTTL輸出兼容。

　　二、74HC573引腳圖及功能

　　1、引腳圖

　　2、74HC573引腳功能

　　特點：

　　·三態總線驅動輸出

　　·置數全并行存取

　　·緩沖控制輸入

　　·使能輸入有改善抗擾度的滯后作用

　　三、74HC573工作原理

　　74HC573的八個鎖存器都是透明的D型鎖存器，當使能（G）為高時，Q輸出將隨數據（D）輸入而變。當使能為低時，輸出將鎖存在已建立的數據電平上。輸出控制不影響鎖存器的內部工作，即老數據可以保持，甚至當輸出被關閉時，

　　新的數據也可以置入。這種電路可以驅動大電容或低阻抗負載，可以直接與系統總線接口并驅動總線，而不需要外接口。特別適用于緩沖寄存器，I/O通道，雙向總線驅動器和工作寄存器。

　　真值表：

　　絕對最大額定值：

　　四、74hc573參數

　　建議操作條件：

　　電氣特性

　　五、74hc573封裝尺寸

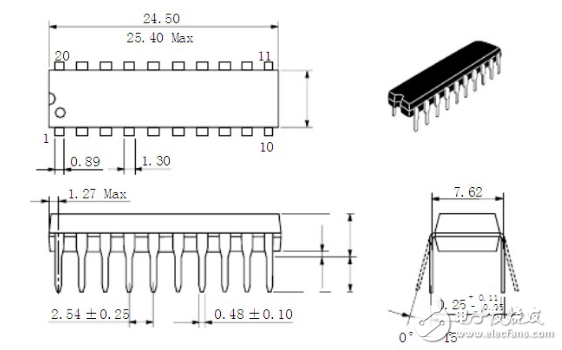

　　DP-20N

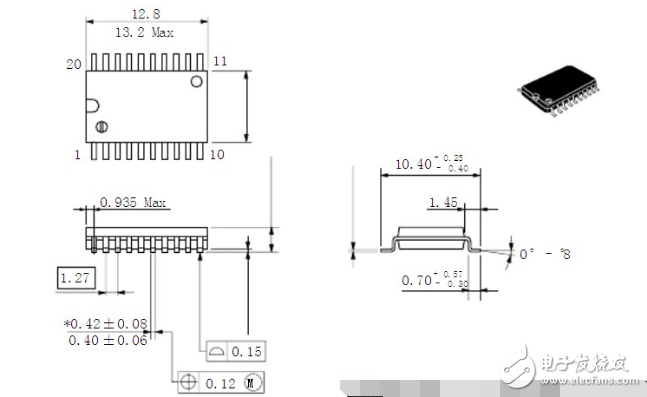

　　FP-20DA

　　FP-20DB

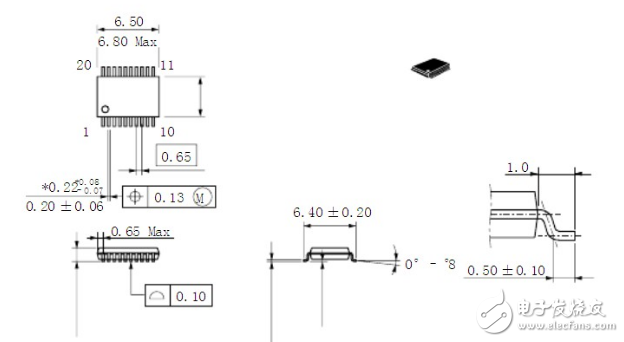

　　TTP-20DA

　　六、74hc573應用電路

　　74HC573簡單應用（一）

　　如下圖所示，在P3口同時接了兩個74HC573鎖存器，兩個芯片的輸出使能端OE都接地，數據鎖存使能端LE分別接P2^6和P2^7，鎖存器的輸出數據端Qn都接LED條形顯示器，本例通過對P3口賦不同的值來使U4的上四個LED燈點亮，U5的下四個LED燈點亮。

　　C程序如下：

　　#include

　　sbitLE1=P2^6;

　　sbitLE2=P2^7;

　　voidmain（）

　　{LE1=1;

　　P3=0X0F;

　　LE1=0;//開啟鎖存功能，使U2輸出端鎖存數據0X0F

　　LE2=1;

　　P3=0XF0;

　　LE2=0;//開啟鎖存功能，使U3輸出端鎖存數據0XF0

　　while（1）;}

　　74HC573簡單應用（二）

　　兩片74HC573的數據輸入端同時接到P0口，輸出使能端OE都接地，數據鎖存端LE分別接到P2^6和P2^7，U2的數據輸出端接六個數碼管的段碼，U3的數據輸出端接六個數碼管的位碼。本例使六個數碼管同時循環點亮0到9十個數字。

　　程序如下：

　　#include

　　#defineucharunsigned

　　char

　　#defineuintunsignedint

　　//延時函數

　　voiddelay（uintx）

　　{

　　uchari;

　　while（x--）

　　for（i=0;i《120;i++）;

　　}

　　//0到9的共陰顯示代碼

　　ucharcodedis［］={0x3f，0x06，0x5b，0x4f，0x66，0x6d，0x7d，0x07，0x7f，0x6f};

　　sbitLE1=P2^6;

　　sbitLE2=P2^7;

　　uchari;

　　voidmain（）

　　{LE2=1;

　　P0=0XC0;

　　LE2=0;

　　while（1）

　　{LE1=1;

　　P0=dis［i］;

　　LE1=0;

　　delay（400）;

　　//延時1s左右

　　i=（i+1）%10;

　　//i取值為0到9

　　}　}
