CAT1161 復位電路

CAT1161 是CATALYST 公司的一款帶I2C 存儲器的監控芯片，集成了16K 位帶硬件存
儲寫保護的串行E2PROM 存儲器、節能型系統電源監控電路和一個看門狗定時器。當系統
非正常暫?；颉皰炱稹睍r(shí)間達1.6S 時，看門狗電路將使系統重新啟動，清看門狗定時器是
通過改變SDA 的電平實現，節省了微控器的I/O 資源，電源監控和復位電路可在電源電壓
上升/下降時禁止訪問E2PROM，確保數據安全。具有5個門檻電壓，支持5V、3.3V和3V的系
統，一旦電源電壓超出允許范圍，復位信號立即有效，從而防止系統微控制器ASIC 或外圍
器件繼續工作，在電源電壓超出復位門檻電壓200mS 之后復位信號撤除，由于帶有高電平
和低電平復位信號因此可以很方便地連接到微控制器和其它IC，另外芯片的復位管腳用作手
動復位按鈕的去抖輸入。

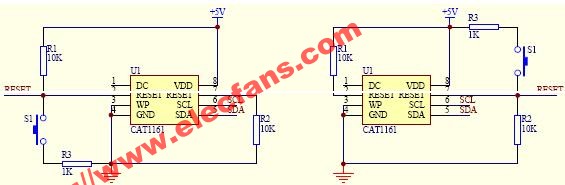

CAT1161的復位電路如圖1.1

圖1.1 CAT1161 復位電路
左邊為低電平有效的復位電路。要注意RESET、RESET 引腳上的任何一個電壓異常都
會產生復位信號，與RESET 和RESET 相連的上拉電阻R2和下拉電阻R1一定要同時連接，
否則CAT1161不停的產生復位。R3起到一個限流保護的作用可以根據不同系統進行修改，
不需要手動復位功能的系統，可以省略R3、S1。
CAT1161的喂狗子程序如下：
FEED_DOG:
CLR SDA ;改變I2C SDA線狀態
NOP
NOP
SETB SDA ;恢復I2C SDA線狀態
RET
只要在1.6S 以內調用喂狗程序就可以保證CAT1161 保持非有效復位電平，否則
CAT1161 每1.6S 復位一次。操作同一I2C 總線上的其他I2C 器件時，只要SDA 保持不超過
1.6S ，可以不再調用喂狗程序。
