基于EPM7128設計的數據合并轉換器

數據交換機的傳送速率很高，當其和串行口通信時，在發送前把數據分為兩部分分別發送到串行口，然后經過數據合并轉換器把各個串行口的數據合并在一起并轉換成PCM流。本文介紹了基于CPLD芯片EPM7128設計的數據合并轉換器。

1 數據合并轉換器硬件電路

EPM7128是可編程的大規模邏輯器件，為ALTERA公司的MAX7000系列產品，具有高阻抗、電可擦等特點，可用門單元為2500個，管腳間最大延遲為5ns，工作電壓為+5V。

IDT7205為FIFO型異步讀寫的存儲器芯片，容量為8192×9比特，存取時間為12ns，有空、半滿、滿三個標志位，最大功耗為660mW，工作電壓為+5V。

MSM4860DX屬于PC104嵌入式系統的5X86系旬，為AMD-133MHz CPU，具有COM1、COM2兩個串口，一個LPT并口，一個ELOPPY接口，一個IDE接口，一個VGA/LCD接口，一個AT-KEYBOARD接口，16個中斷，額定功率為8W，工作電壓為+5V。

??? 1.2 數據合并轉換器電路框圖??? 2.2 數據移位部分??? 設PCMCLK的頻率為f(MHz)，則FRAMECLK的頻率為f/8，由于幀長為64，所以有：幀頻=f/(8×64),PCM流速率=f(bit/s)。分頻器的分頻比是通過軟件設定的，所以PCM流的速率可編程。

可編程的數據合并轉換器電路框圖如圖1所示。圖中，DB為數據總線，AB為地址總線，R和W分別為讀寫信號線，INT5、INT7、INT10 INT11為四個中斷，CS1、CS2和CS3是在CPLD內部生成的地址譯碼器Addr-encoder分別送給分頻器、兩個串行口的片選信號，ORG是晶振送給分頻器的振蕩脈沖，CLK是分頻器輸出的脈沖FRAMECLK和PCMCLK，WFIFO、RFIFO是由CPLD生成的包含地址信息的訪問FIFO的讀寫脈沖，DATA_IN1和DATA_IN2為串行口輸入數據，PCM_DATA是數據合并轉換器輸出的PCM流，PCMCLKA為輸出的碼同步時鐘，WORLDCLKA為輸出的字同步時鐘。

1.3 電路工作分析

晶振把時鐘脈沖送給分頻器，分頻器含有兩個可編程的定時器。分頻器把可控的FRAMECLK和PCMCLK送給CPLD，在CPLD內部經過邏輯組合形成三路脈沖信號，一路控制計數器形成INT5、INT7兩個幀頻中斷觸發脈沖，CPU接到中斷后立即寫FIFO；另一路控制移位寄存器把并行數據轉換成串行數據PCM流；第三路形成RFIFO去連續讀FIFO。兩個串行口通過中斷方式（INT10、INT11）接收到外部數據后，暫存緩沖區內，按一定格式由中斷INT5控制寫給FIFO。

2 CPLD內部邏輯電路

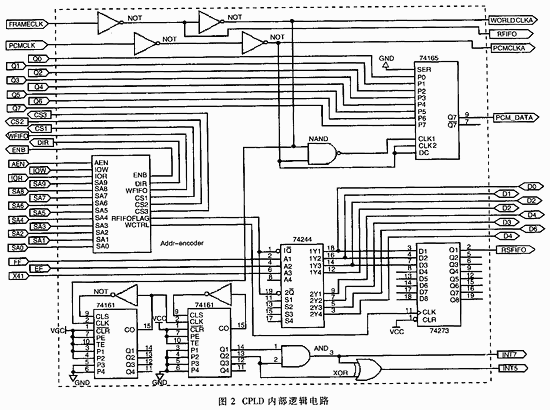

CPLD內部邏輯電路如圖2所示。圖中，虛線框內為CPLD內部電路，虛線框外為CPLD的I/O口。

2.1 地址譯碼器

地址譯碼器Addr-encoder用VHDL語言生成。Addr-encoder的輸出有總線驅動器芯片74245的使能脈沖ENB，總線傳輸方向的使能脈沖DIR，寫FIFO操作脈沖WFIFO，分頻器和串行口的片選CS1、CS2和CS3，F(xiàn)IFO數據空滿標志脈沖RFIFOFLAG，F(xiàn)IFO復位時鐘脈沖WCTRL。

?

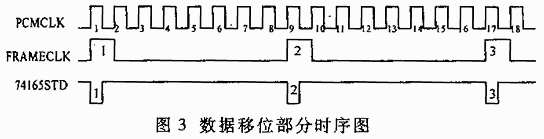

FRAMECLK周期是PCMCLK的8位，它們都是分頻送來的脈沖。FRAMECLK反相后作為FIFO的讀信號，兩次反相后作為字同步時鐘。PCMCLK直接作為移位寄存器74165的時鐘觸發脈沖，兩者與非后的輸出低電平作為74165重數據的觸發電平。它們的信號時序如圖3所示。

從三者的時序圖可知，每當一個字節的最后一位完成移位后，在FRAMECLK脈沖反相的下降沿觸發下讀取FIFO數據，這時74165的裝載使能74165STD恰好為低電平（與非結果），完成部數據裝載，然后在PCMCLK脈沖的上升沿作用下開始新一軟次的數據移位。

2.3 幀長計數器的部分

兩個74161設計長1/64的分頻器，也叫幀長計數器，此計數器的時鐘為FRAMECLK，計數器的輸出最高兩位邏輯與為中斷INT7，把與門輸出與次高位邏輯異或為中斷INT5。這樣，INT7比INT5在時序上早半個周期。開始復位后，INT7脈沖首先產生，觸發中斷，COU中斷后在服務程序中把64個字節數據寫到FIFO，然后屏蔽中斷INT7，半個周期后，F(xiàn)IFO中還剩32個字節數據（因此FIFO的讀脈沖和FRAMECLK反相同頻）。然后中斷INT5到來，CPU響應后，再寫64個字節數據給FIFO，使FIFO中一直保持有數據的狀態（可避免讀FIFO正好落在兩個寫FIFO之間，F(xiàn)IFO因無數據而讀死）。這樣，每當中斷INT5到來，都寫64字節給FIFO，周而復始，所以把64字節定為幀長。

?

3 軟件設計

outp(0x303,0x36);//方式3，方波。//

outp(0x300,0x50);//timer0，分頻比為80。//

outp(0x300,0x00);

outp(0x303,0x74);//方式2，脈沖。//

outp(0x301,0x08);//timer1,分頻比為8。//

outp(0x301,0x00);

數據合并：

if((com1_count%24)= =0) ;//串行口1的24字節數據放在數組Frame的4～27的位置。//

{

com_buf1[com1_count++]=db1; //串行口1接收數據//

int Original_Counter；

Original_Counter=com1_count/24；

memcpy(Frame[Original_Counter-1]+4,&com_buf1[com1_count-24],24);

}

if((com2_count%24)= =0); //串行口2的24字節數據放在數組Frame的28～51的位置。//

{

com_buf2[com2_count++]=db2 ;//串行口2接收數據//

int Original_Counter;

Original_Counter=com2_count/24;

Memcpy(Frame[Original_Counter-1]+28,&com_buf2[com2_count-24],24) ;//合并后的數據放在Frame數組中。//

寫FIFO：

void Send_To_Fifo(int number); //Send_To_Fifo函數為中斷服務程序的一部分。//

{

for(int i=0;i<64;i++)

outp(WFIFO,Frame[number][i]); //數組送給FIFO，實現數據合并//
