該ADS7128是一款易于使用的8通道、多路復用、12位逐次逼近寄存器模數轉換器（SAR ADC）。八個通道可以獨立配置為模擬輸入、數字輸入或數字輸出。該器件具有用于ADC轉換過程的內部振蕩器。

ADS7128通過 I 進行通信^2^C 兼容接口，可在自主或單次轉換模式下運行。該ADS7128使用具有可編程高低閾值、遲滯和事件計數器的數字窗口比較器，通過每個通道的事件觸發中斷來實現模擬看門狗功能。該ADS7128具有內置的循環冗余校驗 （CRC），用于數據讀/寫作和上電配置。該ADS7128具有均方根 （RMS） 模塊，可計算任何模擬輸入通道的 16 位真實 RMS 結果。集成的過零檢測 （ZCD） 模塊允許在可配置閾值交叉點附近進行瞬態抑制和滯后。
*附件：ads7128.pdf

特性

• 小包裝尺寸：
  • 3 毫米× 3 毫米 WQFN
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 用于 I/O 擴展的 GPIO：
  • 漏極開路、推挽式數字輸出
• 模擬看門狗：
  • 每個通道的可編程閾值
  • 瞬態抑制的事件計數器
• 寬工作范圍：
  • AVDD：2.35 V 至 5.5 V
  • DVDD：1.65 V 至 5.5 V
  • –40°C 至 +85°C 溫度范圍
• 用于讀/寫作的 CRC：
  • 數據讀/寫時的 CRC
  • 上電配置時的 CRC
• 我^2^C接口：
  • 高達 3.4 MHz（高速模式）
  • 8 個可配置的 I^2^C 地址
• 可編程平均濾波器
• 均方根模塊：
  • 16位真有效值輸出
  • 可編程 RMS 時間窗口
• 過零檢測模塊：
  • ZCD 輸出對應于任何模擬輸入
  • 內置瞬態抑制和遲滯
  • 數字可調檢測閾值

參數

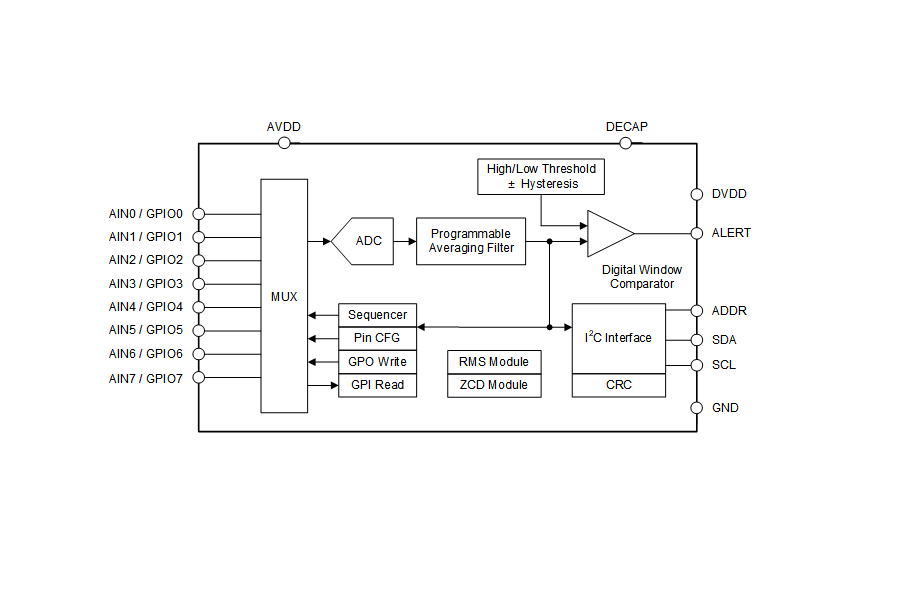

方框圖

ADS7128 是德州儀器推出的 8 通道 12 位逐次逼近型模數轉換器（SAR ADC），核心優勢為 I2C 接口兼容性、多功能通道配置、集成 RMS/ZCD 模塊及高可靠性，專為混合信號采集、工業控制及消費電子場景設計。

核心參數與特性

1. 基礎性能：分辨率 12 位，無丟失碼；DNL 最大 ±0.75 LSB，INL 最大 ±1.5 LSB，DC 精度優異；采樣率最高 1 kSPS，轉換時間 600 ns（自主模式）。
2. 信號性能：2 kHz 輸入時 SINAD 達 72.8 dB、THD 低至 -92.3 dB，SFDR 典型值 94 dB；通道間串?dāng)_ -100 dB，抗干擾能力強。
3. 輸入與供電：模擬輸入范圍 0 V 至 AVDD，AVDD 供電 2.35 V-5.5 V，DVDD 供電 1.65 V-5.5 V；工作溫度范圍 -40°C 至 85°C，采用 16 引腳 WQFN 封裝（3mm×3mm），占用空間小。
4. 附加特性：支持 CRC 校驗（數據讀寫及上電配置），集成可編程平均濾波器（2-128 倍過采樣）、16 位真 RMS 計算模塊及零交叉檢測（ZCD）模塊。

核心功能模塊

• 通道配置：8 個通道可獨立配置為模擬輸入、數字輸入或數字輸出（GPIO），GPIO 支持推挽 / 開漏驅動模式，簡化混合信號系統設計。
• 通信接口：I2C 兼容接口，支持標準 / 快速 / 高速模式，最高時鐘頻率 3.4 MHz，可通過外部電阻配置 8 種 I2C 地址，適配多設備組網。
• 信號處理：RMS 模塊支持可編程時間窗口計算，ZCD 模塊帶暫態抑制與滯后特性，數字窗口比較器可配置每通道閾值與事件計數。
• 工作模式：支持手動、自動序列及自主三種轉換模式，可靈活適配不同采集場景需求。

應用場景

適用于移動機器人 CPU 板、冰箱冰柜、數字萬用表（DMM）、機架服務器等，尤其適配需要多通道混合信號采集、高精度監測且對 PCB 空間要求苛刻的工業及消費電子場景。

設計要點

1. 接口配置：I2C 總線負載需滿足要求（高速模式下 CB＜100 pF），ADDR 引腳通過外部電阻配置地址，推薦使用 1% 精度電阻。
2. 供電設計：AVDD 與 DVDD 可短接實現單電源供電，各電源引腳就近放置 1 μF 陶瓷去耦電容，DECAP 引腳需外接 0.1 μF-4.7 μF 去耦電容。
3. 布局規范：模擬信號與數字線路分開布線，避免交叉干擾；AVDD 作為參考電壓，其去耦電容需靠近器件放置，采用低阻抗接地。
4. 配置要點：通過寄存器可啟用 CRC 校驗、平均濾波、RMS 計算等功能；自主模式下可設置閾值報警，減少主機開銷。
