SPMC65P2404A單片機在智能IC卡燃?xì)獗碇械膽?yīng)用

隨著世界計算機技術和信息技術的發展，全球的信息時代已來臨，各國都在高科技領域制訂適合自己的發展道路，我國政府正在致力于國民經濟信息化的建設，以“金卡工程”為代表的信息化應用工程使我們加速向全球經濟一體化邁進。作為金卡工程的代表，IC技術無疑是當今世界最優秀應用技術。它從早期的投幣式，過渡到磁卡式，直到現在的IC卡式。IC卡即智能卡，又稱集成電路卡，它將一個集成電路芯片鑲嵌于塑料基片中，封裝成卡的形式，其外形與覆蓋磁條的磁卡相似，開發IC卡技術的主要目的是實現現金支付和存兌的電子化、減少現金的流通量、實現電子商務、實現公用事業預付費等。
　　IC卡燃?xì)獗硎墙畮啄臧l(fā)展起來的新型燃?xì)獗?，一般由計?a target="_blank">傳感器電路、微功耗單片機、微功耗閥門、電壓測試電路、防竊氣電路、流量監測等部分組成。與傳統的皮膜式燃?xì)獗硐啾龋邆淞司_記數功能、功能卡傳輸媒介功能、閥門自動處理功能、非法操作處理功能、欠壓處理功能、掉電處理功能、數據下載功能、數據顯示與聲音提示功能等。經過廣大IC卡生產廠家多年的技術改進和革新，IC卡技術日益成熟，應用也越來越普及。IC卡燃?xì)獗砘窘鉀Q了氣費收費難的問題，同時，隨著時代的進步、居民民主意識的增強、生活水平的提高，也要求改變過去落后的上門抄表收費問題，IC卡技術的推廣應用，從根本上解決了上述問題，兼顧了企業和用戶的利益。對燃?xì)馄髽I(yè)來說：一是解決了入戶抄表難的問題；二是解決了催費收費難的問題；三是解決了企業和用戶的糾紛問題。對用戶來說：一是消除了抄表人員的打擾和時間預約問題；二是用氣自由；三是消除了地方性收費方式的約束限制。既方便了用戶，也減輕了企業負擔和諸多難題，簡化了操作程序，促進了社會發展，提高了人民群眾的生活質量，降低了企業的經濟成本，IC卡燃?xì)獗硎墙窈蟮陌l(fā)展方向。
?
2? IC卡燃?xì)獗淼幕窘Y(jié)構

系統組成框圖

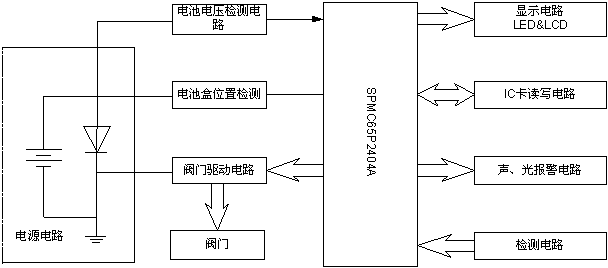

　　智能IC卡燃?xì)獗淼慕M成框圖如圖2所示，由電源電路、IC卡讀寫部分、單片機控制部分、閥門控制及顯示部分、電池電壓和位置檢測電路等組成。

圖2? IC卡燃?xì)獗斫M成框圖
3.1? IC卡讀寫部分
　　當用戶將含有購氣量（以加密數值形式表示）的IC卡插入表內時，控制閥在電控系統控制下開通氣路。用戶每用一個計量單位，計量電路便發出一組等周期計量脈沖序列，該脈沖序列如經電控系統判定為有效，即可以已購氣量中減去一個計量單位，并通過液晶模塊顯示表內剩余氣量。當剩余氣量為零時，控制閥自動關閉，氣路即被切斷，此時用戶須重新持卡購氣。在正常情況下控制閥處于接通態，只有當特殊事件發生時控制閥才從接通態變?yōu)殛P(guān)閉態。從IC卡讀回來的信息，隨之存入EEPROM存儲器中，EEPROM存儲器I2C采用24C01芯片，該芯片可以在無電源狀態下長期可靠存儲系統內重要數據，工作壽命可達106次。當用戶卡插入系統時，卡內密碼、卡號、購氣量及用戶用氣記錄等關鍵數據將以密文形式存儲在24C01芯片中。
3.2 電池電壓檢測、電池盒位置檢測部分
　　當電池盒中的供電電池的電壓小于正常工作電壓時，系統會自動提示用戶要更換電池了，并且通過顯示電路和報警電路告之用戶；為有效保護系統電源，本電路可對電池盒位置進行高靈敏檢測。當電池盒被拉開時，保護電路輸出低電平，單片機監測該信號后，即控制閥門使其關斷。直到電池安裝好并將電池盒推入表內正常位置時，單片機才會再次控制閥門使重新開閥供氣。
3.3 液晶顯示及聲光報警電路
　　液晶顯示電路可顯示欠壓、購氣、關閥、卡誤和氣量五種信息狀態及其任意組合。報警電
路采用LED和蜂鳴器進行報警，由單片機控制發出聲光報警。
4? 芯片特性
　　SPMC65P2404A是凌陽公司(Sunplus)推出的8位工業控制單片機，最高工作頻率為8MHz，工作電壓2.5V~5V，有192字節的RAM和4K字節的OTP ROM，有23個可編程IO口，內置上/下拉電阻，8通道10位A/D轉換器（100KHz），SPMC65P2404其他特性包括：
　　◆凌陽科技8位單片機
　　　　☉182條指令
　　　　☉11種尋址模式
　　　　☉支持位操作（Set,Clear,Inverse,Test）
　　◆2個8位可編程定時器/計數器(可自動預置初始計數值)
　　　　☉普通的定時/計數器
　　　　☉具有8位捕獲功能
　　　　☉具有8位比較功能
　　◆2個16位可編程定時器/計數器(可自動預置初始計數值)
　　　　☉普通的定時/計數器
　　　　☉具有8或16位捕獲功能
　　　　☉具有16位比較功能
　　　　☉12位PWM輸出
　　◆中斷方式
　　　　☉支持IRQ和NMI中斷
　　　　☉4種外部中斷
　　　　☉11種內部中斷
　　◆5種復位功能：上電復位、低電壓復位、看門狗復位、外部復位及錯誤地址復位
　　◆支持3種時鐘電路：晶體振蕩器、RC振蕩、外部時鐘信號
　　◆2種低功耗模式：Halt模式和Stop模式?
　　◆低電壓監測(LVD)功能
　　◆一個蜂鳴器驅動輸出口
　　◆具有SPI總線
　　利用這些資源就能夠?qū)崿F(xiàn)智能IC卡燃?xì)獗淼墓δ堋?/P>

5? 軟件部分

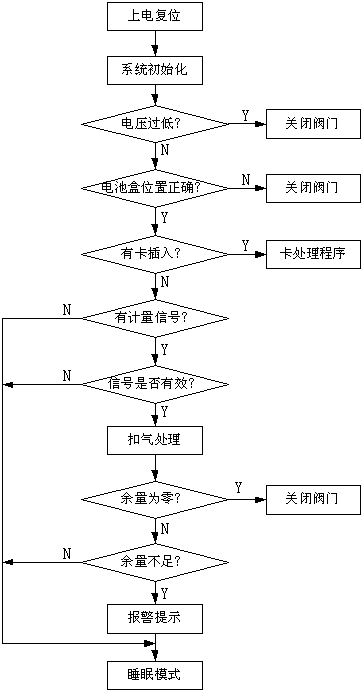

　　軟件設計緊密結合智能IC卡燃?xì)獗淼目刂颇Ｊ?，充分體現了對IC卡信息讀寫、卡類型判斷、計量信號判斷與數據處理、電壓監測與電源保護等功能，并在IC與信號安全性、軟件運行可靠性及抗干擾等方面進行了精心設計。系統主程序框圖如圖4所示。

6?結語
　　隨著科技的不斷發展，智能IC卡燃?xì)獗聿捎肐C卡實現預收費,能夠確?！跋雀顿M(fèi)后用氣”的消費方式,該產品從機電一體化的優化設計思路出發,構思獨特、控制可靠、檢測信號分辨高、計量精確、安裝方便、操作簡單，這種智能IC卡燃?xì)獗淼氖袌銮熬皩⑹謨?yōu)越。
