MC3418數字語音編碼/解碼集成電路中文資料

MC3418是Motorola公司生產的一種數字語音編碼/解碼集成電路。文中介紹了運用單片CVSD MC3418實現模擬信號波形編碼的方法,詳細描述了它的工作原理及設計要點,并給出了MC3418在地震波無線檢測電路中的應用實例。

??? 關鍵詞：數字傳輸 CVSD 波形編碼 MC3418

1 引言

現場通信技術的發展日新月異,而且正迅速向各個領域滲透,就目前來說,數字通信以其抗干擾能力強,便于加密,易于集成化,有利于處理、存儲、交換以及和計算機連接等優點而成為當代通信系統的主流。而現有的地震波信號檢測系統普遍存在著抗干擾能力差、信噪比低、系統誤差大、所記錄的數據不利于后期量化處理的缺點?；谏鲜銮闆r,筆者運用MC3418（編解碼簡單）、抗誤碼性能好、在比特率較低時有較高的信噪比）設計了一種數字傳輸電路,效果很好。

2 MC3418簡介

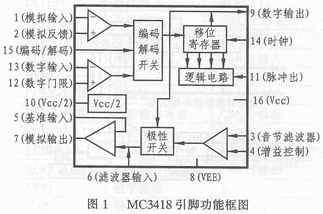

MC3418是MOTOROLA公司生產的一種簡單數字語音編碼/解碼集成芯片。它有兩種工作狀態,在引腳15處于“1”時,完成編碼功能;處于“0”時,實現解碼功能。MC3418的內部結構和引腳功能如圖1所示。它的工作電壓范圍為-0.4～+18V;工作溫度范圍為0℃～70℃;差分模擬輸入電壓為±5V。

3 MC3418的工作原理

當取樣速率遠大于奈奎斯特速率時,樣值之間的關聯程序增強,MC3418僅使用一位編碼來表示抽樣時間波形的變化趨向,在當前時刻的樣值與預測值經量化比較后,如差值為正,輸出為“1”;差值為負,輸出為“0”。這種模擬變換方式稱為增量調制（△M）。為了改進△M動態范圍以滿足通信系統的要求（40dB～50dB）,可采用自適應方法使量階△的大小隨著輸入信號統計特性而變化,如可將量階△隨音節時間間隔（5ms～20ms）中信號的平均斜率變化,稱之為連續可變斜變?cè)隽空{(diào)制（CVSD）。MC3418就是采用這種調制方式的一種芯片。

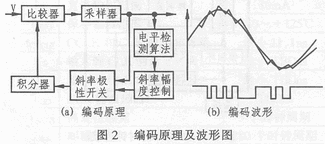

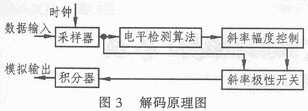

圖2所示為MC3418的編碼原理和編碼波形圖。其解碼原理圖如圖3所示。

4 應用設計及注意事項

4.1 電路設計

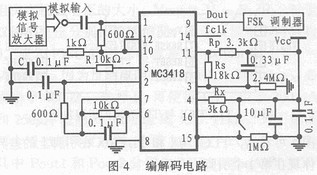

圖4所示為MC3418用于地震波無線檢測分析儀的編解碼電路。圖中,用電阻R和電容C構成積分濾波器。該單極點積分網絡的f=1/(2πRC),其電阻R的典型值可在8～13kΩ之間選擇,本電路選取R=10kΩ,C=0.1μF。

在設計濾波器傳輸函數時,可由Rs和Cs構成單極點網絡,其時間常數典型值為6.0～50ms,充電常數為RsCs,衰減常數為（Rs+Rp）Cs,由于要求Rp<

電路回路增益的選擇由Rx決定,這依賴于輸入信號的最大電平Vo和頻率fm,以及積分濾波器的傳輸函數（R,C）,并要求壓縮擴展比不超過30%,因此,應滿足：

Rx=0.25Vcc/[（Vo/2R）+8CV0fs]

本電路選擇Vcc=5V,Vo=1.5V,fs=500Hz。

為設置空閑信道步長,必須使Rmin滿足：

Rmin≈Rs[Vcc/(Csfclk△VoRx)-1]

其中,△Vo是空閑輸出期望峰-峰值。

4.2 注意事項

在設計圖4所示的編解碼電路時,除應對電路中的自身參數進行仔細設計外,還應注意以下幾點：

（1）所有數字信號通數（9,11,13,14）與模擬信號通路（1～7,10）應該隔開,以利于獲得完全空閑信道。

（2）由于時鐘速率越大,S/N就越高。因此在把電路用于無線電系統且將MC3418設計為4比特系統時,fclk應大于32kHz。

（3）引腳11是NPN器件,故需接上拉電阻。

（4）為避免空載和過載失真,必須滿足：

δ/2

式中,A為輸入模擬信號幅度,δ為輸出數字信號幅度,fclk、fs分別為時鐘和信號頻率。

5 結束語

本設計方法可根據實際需要選擇合適的外部元件,以實現對低頻模擬信號進行數字傳輸。該電路信噪比不隨距離變化,能同時進行多路傳送和控制,并可重復硬件,易于設計?？蓮V泛用于各種低頻數據檢測分析系統。
