新型窄帶調頻接收機集成電路MC3362/MC3363/MC3364/MC3367的應用

單片接收機電路MC3362系列的出現，大大地推動了移動通信電臺的革新。這些集成電路芯片的共同特點是：功能強，單片化，電壓低，低功耗，靈敏度高。

新型的低功耗窄帶FM單片接收機電路MC3362，已經包含了除高放外的前端電路，而且還增加了載波檢測電路和用于FSK檢測的比較器，它適用于窄帶話音與數據鏈路的通信。MC3362的外引線圖如圖例8－1所示。
??? MC3362包含有二個本振，二個混頻和二個中放電路，是一個從天線輸入到音頻預放大輸出的全二次超外差式的接收電路。MC3362的第一混頻工作頻率可以超過450MHz。第一本振可采用靈活的LC振蕩回路，也可作為PLL頻率合成器的VCO，工作頻率可達190MHz，在RF輸入為450MHz時，還可以用外部振蕩器（100mV）驅動。

??? MC3362具有很好的靈敏度和鏡像抑制能力，12dBSINAD（信納比），靈敏度為0.7μV。可用于FSK數據通信。有60dB動態范圍的接收信號場強指示器?？捎糜诳刂朴?a target="_blank">中心和無中心移動通信設備的過區切換和空閑通信檢測。

圖例8－2給出MC3362的一個典型應用例子。 輸入射頻信號經第一混頻器放大（18dB），并混頻轉換成第一中頻信號(10.7MHz)，第一中頻信號再經過外部帶通陶瓷濾波器濾波，然后，輸入到第二混頻器進一步放大（22dB）并混頻轉換成第二中頻信號（255kHz）。第二中頻信號再通過外部帶通陶瓷濾波器濾波后，輸入到限幅放大器和電頻檢測電路，最后通過相移鑒頻器恢復成音頻信號輸出。另外，電平檢測電路用來監視輸入RF信號的場強，數據整形比較電路用于檢測FSK調制信號的過零率，該電路檢測數據的速率為2000～35000波特。

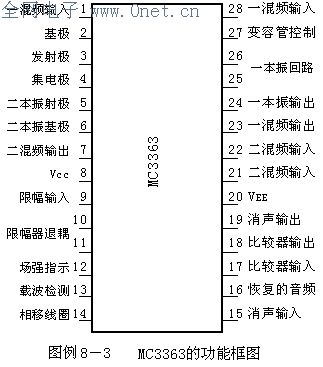

MC3363在MC3362的基礎上增加了一只高放管和靜噪電路，因此靈敏度更高，性能更好。MC3363的功能框圖如圖例8－3所示。由于增加了一級高放，所以12dBSINAD靈敏度可達0.3μV。

??? 該芯片特別適用于無繩電話。

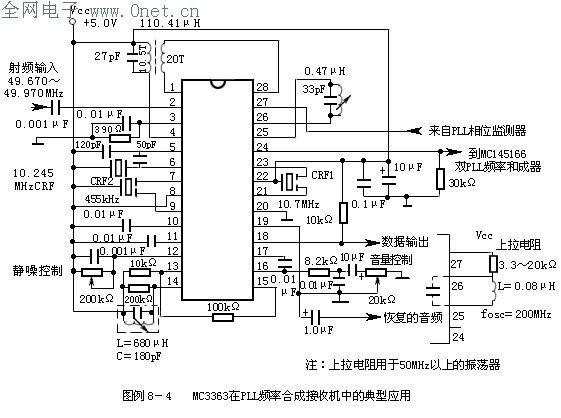

圖例8－4MC3363在PLL頻率合成無繩電話接收機的典型應用例子。MC3363與大規模雙PLL電路MC14516617構成310信道的兩片式頻率合成接收機，MC3363的第一本振作為PLL的VCO。

????該電路的靜噪電路采用信號觸發型的靜噪方式，它是通過接收信號場強檢測電路輸出電平（13腳）來控制靜噪消聲開關的。同樣MC3363也可以組成噪聲型靜噪電路，只要其中的運放動態噪聲濾波器，射頻NPN管或數據比較器作靜噪開關。

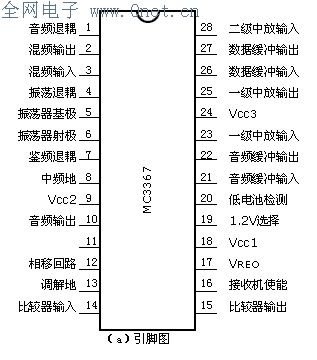

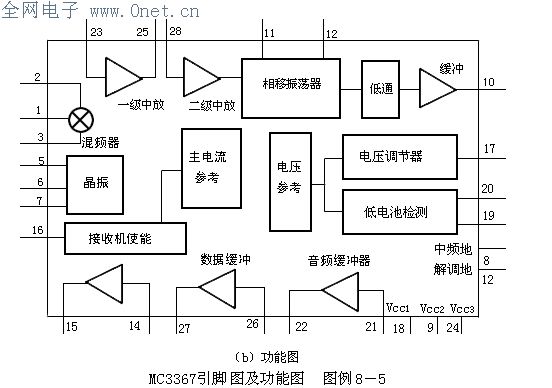

MC3367是低壓一次超外差接收機電路，電路簡單，由于沒有二混頻和二本振，故其諧波干擾小，其中頻增益要求也特別高。由于MC3367采用了隔離措施，故不易自激。MC3367引腳圖及功能圖分別示于圖例8－5（a），（b）。它包括振蕩器，混頻器，兩級中放，中頻限幅電路和相移鑒頻器。另外，還有電壓調節器，低電池檢測電路。低功耗“睡眠模式”電路，兩個用于音頻與數據接收的緩沖放大器用于FSK數據接收的比較器。其最大特點是靈敏度優異（輸入限幅電平為－3.0dB時，其靈敏度為0.2μV），低電壓（VCC＝1.1～3.0V），低功耗（PD＝1.5～50mW），當處于備用狀態（睡眠模式）時，消耗電流僅為0.5μA。MC3367輸入頻帶可達75MHz，數據比較器的工作頻率大于25kHz（50千波特）。

??? MC3367可作為75MHz以下頻率的單片接收機，如用于49MHz的無繩電話。同樣，它也可用于高頻段（為900MHz）的二次超外差式接收機，這時第一中頻信號輸入到它的混頻器中（作為第二混頻器）。MC3367特別適用于低電壓，低功耗和設計簡易的窄帶調頻話音與數據接收機。
