本文介紹了BGA7127主要特性和優勢，功能方框圖以及920 MHz 到 960 MHz，1930 MHz 到 1990 MHz，2110 MHz 到 2170 MHz和2405 MHz 到 2485 MHz的應用電路及相應的材料清單。NXP公司的BGA7127是 400-2700MHz 0.5W高線性硅放大器，1dB壓縮點的輸出功率為28dBm，2GHz的小信號增益為12dB，單電源5V工作，主要用在寬帶CPE/MoCA，工業，WLAN/ISM/RFID，電子儀表，無線基礎設備如基站等，衛星天線電視（SMATV）。

BGA7127主要特性和優勢：

400 MHz to 2700 MHz frequency operating range

12 dB small signal gain at 2 GHz

28 dBm output power at 1 dB gain compression

Integrated active biasing

External matching allows broad application optimization of the electrical performance

5 V single supply operation

All pins ESD protected

BGA7127應用：

Broadband CPE/MoCA

Industrial applications

WLAN/ISM/RFID

E-metering

Wireless infrastructure (base station, repeater, backhaul systems)

Satellite Master Antenna TV (SMATV)

圖1。BGA7127功能方框圖

圖2。BGA7127 5V應用電路圖：920 MHz 到 960 MHz

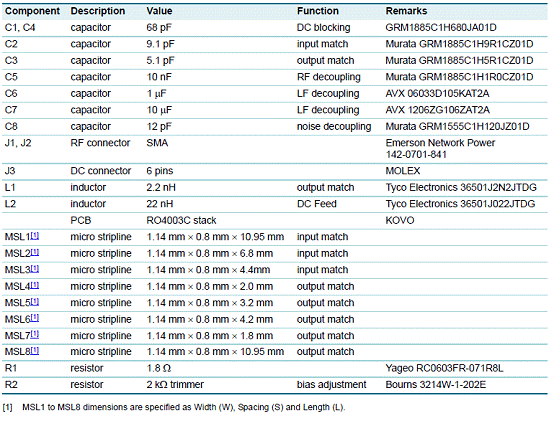

表12。920 MHz 到 960 MHz應用材料清單（BOM）：

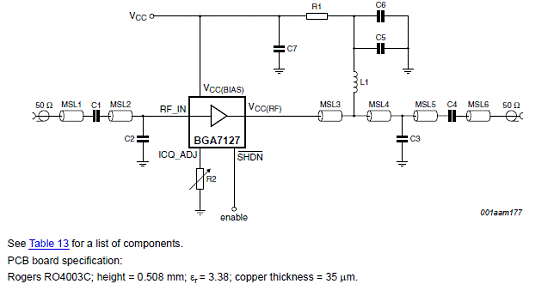

圖3。BGA7127 5V應用電路圖：1930 MHz 到 1990 MHz

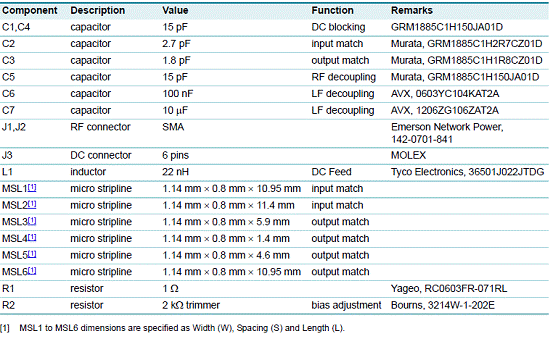

表13。1930 MHz 到 1990 MHz應用材料清單（BOM）：


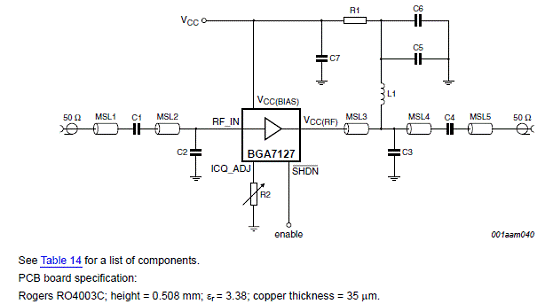

圖4。BGA7127 5V應用電路圖：2110 MHz 到 2170 MHz

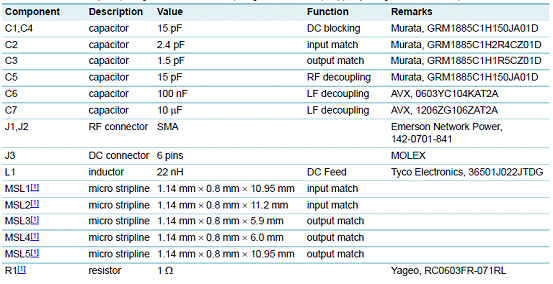

表14。2110 MHz 到 2170 MHz應用材料清單（BOM）：

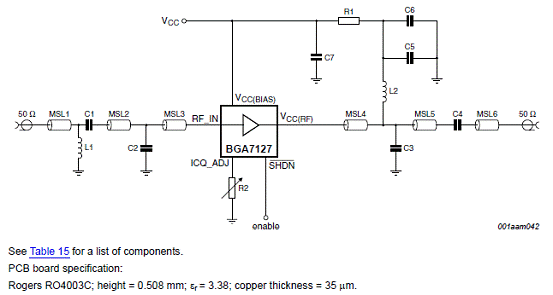

圖5。BGA7127 5V應用電路圖：2405 MHz 到 2485 MHz

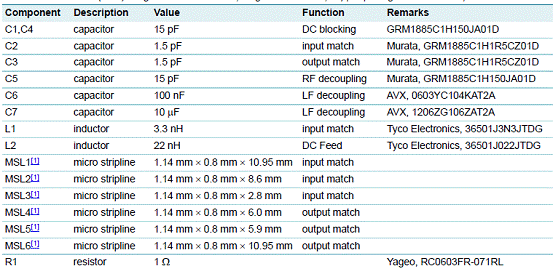

表15。2405MHz 到 2485 MHz應用材料清單（BOM）：
