該話筒采用直接調頻方式，中心頻率為90MHz，發射功率約0.5W，最大頻偏士50kHz，發射距離不小于50米。
　　電路方框圖

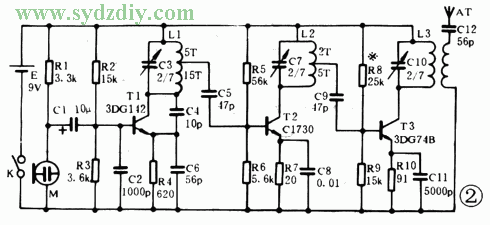

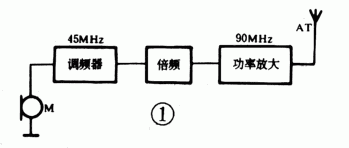

　　其方框圖及原理圖如圖1、2所示。駐極體話筒產生的音頻信號作用于調制器T1的發射結作為調制電壓。該電壓的大小直接改變著晶體管發射結的結電容，結電容作為回路參數的一部分，其fo約在45MHz左右，經過倍頻使輸出頻率提高到90MHz左右，該調頻信號經高頻功放放大后，由天線發射出去。

　　電路原理

　　調制信號由話筒M(CRZ-22)經C1耦合至調制器的基極，R1為話筒M的負載電阻。 調制器由T1、R2、R3、C2、C3、C4、C6和L1組成共基極電
容三點式振蕩電路。該電路由于基極接有C2，對高頻是基極接地，對音頻則是集電極接地(集電極經L1接電源)，集電結電容Cc實際上并聯在振蕩回路兩端，因此，隨音頻信號變化，振蕩頻率也相應變化，從而獲得調頻信號。
　　電路特點
　　1．調制器采用直接調頻法，其頻率穩定可靠。
　　2．采用駐極體電容式話筒。該話筒內藏有一只場效應管組成射隨器，其靈敏度較高，頻響寬，采用此話筒可不加音頻放大器即可得到幅度適當?shù)恼{(diào)制電壓。
　　3．各級均有調整元件，調試方便。T1可調C3以改變頻率，T2可調C7以得到倍頻頻率，T3可調C10以獲得最大輸出。
　　制作調試

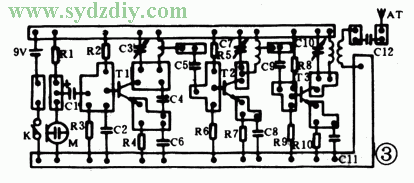

　　線路印刷板圖如圖3所示，印板尺寸可根據所需縮放。晶體管、電阻、電容、話筒可按圖2所給數據選用；電池可用9V疊層電池；L1、L2、L3可用Φ0.33漆包線繞制，天線可用約20cm長的帶皮軟電線；K用鈕子開關。
　　調試時按如下步驟進行
　　1．檢查焊接好的電路板，確保裝接無誤后．先測量一下正負電源之間的靜態電阻有無短路或開路現象。
　　2．測總電流。通電測量總電流約為50mA左右，用鑷子短路T1的b、e極或短路C3，其電流應有明顯變化，再短路T2和T3的b、e極亦應有較明顯的變化。
　　3．測載頻。用超高頻毫伏表測量T2的b極與地之間應有幾伏特的高頻電壓，用數字頻率計觀測，凋整C3可調到45MHz左右的載波頻率。用同樣的方法測試T3基極，調整C7應能得到90MHz的載波頻率。再將頻率計和超高頻電壓表跨接到天線對地之間，調整C10使頻率為90MHz，電壓達到最大值即可。這樣，載波頻率就調整完畢。
　　4．調制電壓測量。先短路C3，用毫伏表跨接在R4兩端，對準話筒喊話，應有交流電壓指示，說明話筒和T1工作正常。
　　 如無儀器也可按上述步驟，邊試接收，邊反復調整C3、C7、C10，直到接收距離較遠，聲音失真最小為止。
