單片機（Microcontrollers）是一種集成電路芯片，是采用超大規模集成電路技術把具有數據處理能力的中央處理器CPU、隨機存儲器RAM、只讀存儲器ROM、多種I/O口和中斷系統、定時器/計數器等功能（可能還包括顯示驅動電路、脈寬調制電路、模擬多路轉換器、A/D轉換器等電路）集成到一塊硅片上構成的一個小而完善的微型計算機系統，在工業控制領域廣泛應用。從上世紀80年代，由當時的4位、8位單片機，發展到現在的300M的高速單片機。

如何看懂芯片的時序圖，進行編程設計是單片機對外接芯片進行操作的基礎。本文以1602為例，解析單片機對芯片時序圖的編程思路。

1602液晶引腳功能

從下表中可以看到，單片機能控制的主要是RS.R/W和E三個引腳。怎么控制它們呢？這需要從1602的讀寫時序圖中尋找答案。如何看懂時序圖是關鍵，操作一個器件的精華就蘊藏在時序圖中，看懂了時序，就很容易操控這個芯片了。

1602液晶引腳接口功能說明

1602寫時序圖

單片機控制1602液晶一般主要對其進行寫操作，控制1602顯示，很少從1602讀數據，故而這里只給寫操作時序圖，如下圖所示。

寫操作時序

根據以上的時序圖，解讀1602的寫操作時序。

（1）如果沒有標明，那么從左往右的方向為時間正向軸，即時間在增長。

（2）時序圖最左邊一般是某一根引腳的標識，表示此行圖線體現該引腳的變化，上圖中分別標明了RS.R/W.E.DB0-DB7四類引腳的時序變化。

（3）有線交叉狀的部分，表示電平在變化，如上所標注。

（4）如上圖右上角所示，兩條平行線分別對應高低電平。

（5）上圖下，密封的菱形部分，注意要密封，表示數據有效，ValidData這個詞也顯示了這點。

以上幾點，并不只是1602的時序圖所特有的，其實絕大部分的時序圖都遊循著這樣的一般規則，，由此可歸納時序圖讀寫方法：從上：到下，從左到右，高電平在上，低電平在下，高阻態在中間，雙線表示可能高也可能低。視數據而定。交叉線表示狀態的高低變化點，可以是高變低，也可以是低變高，也可以不變。

除了時序規則，還有關于時間的標注，這些時間的標注表明了某些狀態所要維持的最短或最長時間，，因為器件的工作速度也是有限的，一般都跟不上主控芯片的速度，所以它們直接之間要有時序配合，如果用51系列單片機控制1602則不必關注時間，也能很好的配合1602的時序要求。因為51系列單片機的指令周期一般是US級別的，而1602所有的時序參數卻是ns級別的。故而在程序里不用加延時程序。

基于1602寫時序圖的程序編寫

由前述對1602寫時序圖的解讀分析，可以這樣理解1602的寫操作：當要寫命令字節的時候，時間由左往右，RS變?yōu)榈碗娖剑琑/W變?yōu)榈碗娖?，注意看是RS的狀態先變化完成。然后這時，DBO—DB7上數據進入有效階段，接著E引腳有一個整脈沖的跳變，按著要維持時間最小值為tpw=400ns的E脈沖寬度，然后E引腳負跳變，RS電平變化，R/W電平變化。由此可寫出寫命令子函數的程序如下：

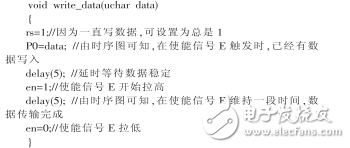

寫數據子函數的程序如下

?
