本文介紹將IC卡用于各行業從業人員的登記管理，此處以從事餐飲業人員的健康狀況卡為例。之所以稱其為終端機，是因?yàn)樵撓到y(tǒng)既可聯網使用，也可單機使用。

一、系統硬件結構

系統結構如圖1 - 118所示。

工作過程簡介：首先由PC機通過串口與終端機通信，將從事餐飲業人員的有關信息寫入終端機，如：姓名、年齡、單位、各種病史、有無傳染

病及醫療檢測機構從業審批意見等；然后再由終端機將該信息寫入IC卡，管理人員可隨時持IC卡終端機對從業人員的健康狀況進行抽查。

MCU采用80C31。由于本系統漢字信息量較大，故使用點陣式LCD屏顯示相關漢字信息；另配置對系統進行操作的行列式鍵盤，由80C31的I/O口直接構成。按鍵包括讀卡、滾屏查閱及必要的信息寫入等。

1．IC卡選型

目前，世界上IC卡的生產廠家很多，國內使用較多的主要有ATMEL，SIEMENS，GEM-PLUS等公司的產品。

ATMEL公司的產品中，AT24CXX系列因其讀／寫與被廣泛使用的I2 C總線兼容（有成熟的讀／寫程序模塊），故編程相對容易。但其大容量的IC卡中暫無加密型號，而本節所用的IC卡既要求有8K位以上的容量，又要求有加密功能，故選用SIEMENS公司的SLE4428型IC卡。該卡具有8K位Ez PROM和2字節的可編程保密代碼。詳細使用情況請參閱SIE-MENS公司相應型號IC卡的技術資料。

2．漢化實現

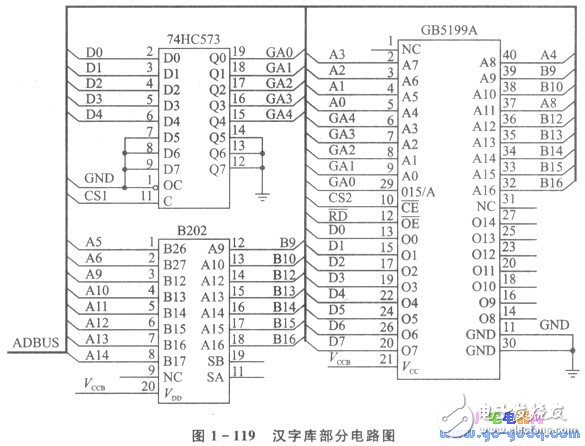

由于從業人員登記卡采用全漢字顯示，漢字用量較大，故選用GB5199A漢字庫芯片，內含國標一、二級漢字庫。漢字庫部分的電路如圖1 - 119所示。

每個漢字占32個連續的字節單元，尋址訪問漢字庫由國標碼作為地址直接尋址。但由于漢字國標碼是不連續的，不能和GB5199A的地址一一對應，因此用門陣列B202進行地址轉換（若使用較新的漢字庫芯片GB5199B，則可省去該器件），完成漢字庫尋址。

GB5199A共18根地址線，但80C31只有16根地址線，需要進行尋址擴展。常用的有I／0口線擴展和本節所用的擴展方法。由于每個漢字占32個連續的字節，故可將其視為一個大的尋址單元，用5根地址線細分尋址。

圖1 - 119中用了兩根片選線：一根選擇74HC573，另一根選擇GB5199A。采用74HC573是因?yàn)樵撔酒^常用的74LS273或74LS373等在印刷電路板時更易于布線。操作時首先將32字節的低字節地址以數據的形式送出并鎖存至74HC573（注意：鎖存的是代表地址的數據，而非地址，應確保操作時序的正確性）；然后，按國標碼尋址GB5199A，讀取漢字字模；將漢字字節地址加1，重復上述操作32次，即為該漢字的字模點陣。

LCD屏為128×64點陣，可顯示4行×8列漢字。獲取LCD所需負壓的方法有很多，MAXIM公司有一系列芯片可進行各種電壓轉換，如MAX749。本系統所采用的方法較為巧妙，

由于需要串行數據通信，此處使用了MAX232E芯片。該芯片有一個不常被使用的附加功能，即可提供+5～士10 V雙充電泵電壓變換器，相關電路如圖1- 120所示，負壓由V-引腳得到。

正常工作時，用作Cl～C4的電容器類型要求不是很高，典型的電容值為1μF。當從V+或V-端取出功率時，加大充電泵的電容值（可達10 μF）有助于維持性能。
