三線掛鉤技術是本設計的關鍵，因?yàn)樵诳偩€(xiàn)傳輸中，所有的命令和數據的傳送都要通過三線掛鉤來實現。

　　GPIB 總線中的三線掛鉤技術(DAV、NRFD、NDAC)可以自動適應測試系統中各種不 同器件的傳輸速率。源方作為講者或者控者的器件，發 DAV 消息。受方作為聽者的器件，發NRFD、NDAC 消息。三條握手線，DAV 線、NRFD 線和 NDAC 線，用于控制設備之間消息 字節的傳送。發送消息方(源方)和接收消息方(受方)利用這 3 條握手線進行三線掛鉤，以保證數據線上的消息(命令或數據)能準確無誤地傳送。

?

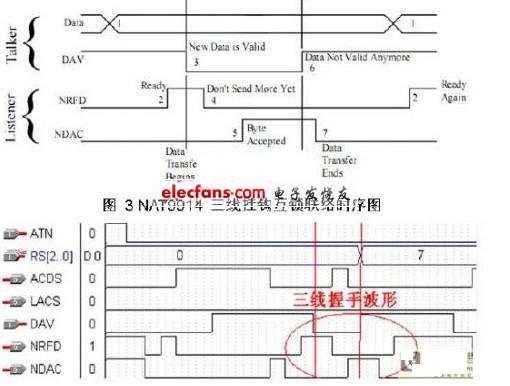

　　圖 4 本設計三線掛鉤仿真圖

　　通過對系統的仿真，對比 NI 公司的 GPIB 控制器 NAT9914 數據手冊上的三線掛鉤的時序圖可以看出，本設計成功地實現了三線掛鉤的要求。

　　2.7 系統調試

　　調試是軟硬件設計過程中必不可少的一環。最終程序通過 ByteBlaster 專用下載電纜下載EPM3256ATC144-10 芯片中，將下載好程序地 CPLD 取代原來系統中的 NAT9914 進行在線 調試。通過反復的試驗，成功地實現了 CPLD 替代 GPIB 控制器的大部分功能。

　　3. 結 論

　　本文的創新點：采用低成本的 CPLD 器件替代了價格昂貴，且難以購買的 GPIB 控制芯片， 成功的實現了具有自主知識產權的 IP CORE，并且所有核心模塊完全采用 VHDL 語言實現， 能夠在不同的開發環境上移植，可以根據不同的應用環境，對其進行進行剪裁和優化，不僅大大節省了成本，而且具有很大的靈活性。
