vEPC為近年網絡通訊產業的熱門議題，有多家全球性大型營運商看好其發展?jié)摿?，已?jīng)共同成立NFV標準及推動組織。目前最主要的組織由ETSI(European Telecommunication Standards Institute)轄下的一個專責ISG(Industry Specification Group)負責推動，其主要目標在提供4G/5G核心網絡彈性與資源的有效利用。

ETSI ISG NFV在2012年底由十三個全球具指標性營運商所發起，包含AT&T、BT、CenturyLink、China Mobile、Colt、DT、KDDI、NTT、Orange、Telecom Italia、Telefonica、Telstra、Verizon等主導，目有NFV ISG的成員已發展到超過數百家廠商暨個人會員參與，其中包括世界上主要的資通訊服務供貨商，以及來自電信業的代表和IT廠商。 NFV ISG的主要職能就是制定支持這些虛擬功能硬件和軟件基礎設施的要求和架構規范，以及發展網絡功能的指南。工作組的工作將視情況整合現有的虛擬化技術和標準，并與其他標準委員會正在開展的工作相配合，并將深化推動NFV相關技術的未來發展方向，以期建立全NFV化的電信運營商先導示范網絡為主。

ETSI提出的NFV-MANO(NFV Management and Orchestration)參考架構(圖2)，這個開放架構為分層模塊化設計，階層之間的通訊和接口采用產業標準協議，以確保模塊間的互操作性，這個平臺的開放和模塊化本質，促成了互操作性和更大的客戶選擇性，允許客戶針對特定的vEPC需求，選擇搭配適當?shù)慕鉀Q方案。

?

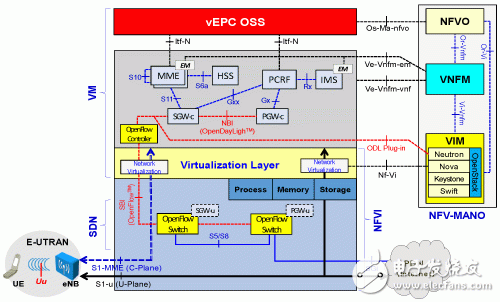

圖2 基于數據信令分層優化的新式vEPC概念框架。

NFV-MANO分層管理三大核心系統：

1.基礎設施層(NFV Infrastructure, NFVI)：
將實體計算/儲存/網絡等資源通過虛擬化轉換為一個基礎設施資源池，以提供上層應用程序運行的虛擬化平臺。NFV-MANO參考模型中相對應的管理模塊為Virtualized Infrastructure Manager(VIM)，功能與角色就是目前OpenStack最適合扮演的云端管理機能，但OpenStack目前與NFV協同作業能力仍不夠成熟，需要大量的功能擴展來支持vEPC。

2.虛擬網絡功能層(Virtual Network Functions, VNF)：
為EPC核心網絡，只是每個原本實體化網絡組件都被映像為一個虛擬網絡組件，由NFVI來承載，并提供所需的虛擬化計算資源，VNF之間的接口依然采用傳統網絡定義的信令接口(3GPP)，大多數既有EPC網絡組件都可以不須修改直接在VM上運行。NFV-MANO參考模型中相對應的管理模塊為VNF Manager(VNFM)，負責各VM的開啟與關閉，當資源不足或過剩時并可加入(Add)或移除(Drop)相應的運算資源。

3.營運支持管理層(OSS)：
為目前的OSS/BSS系統，提供管理層協作能力，并須要為虛擬化及商業/服務模式進行必要的修改和調整，以應付更多樣化的5G業務需求，如網絡切分(Network Slicing)、加值服務鏈(Value-added Service Chain)等。NFV-MANO參考模型中相對應的管理模塊為NFV Orchestrator(NFVO)，負責各高層次的營運管理流程，如服務網絡和NFVI資源的關聯和映像，與新興服務部署的排程、關聯和映射等。

圖2左下部，原SGW/PGW的用戶平面功能(即SGW-u及PGW-u)，以SDN OpenFlow規則組(RuleSet)的形式被部署在SDN Switch上運行，原有EPC接口如S5、S8等根本上消失了，80%以上的用戶數據流量可由SDN Switch直接轉送，提升Layer-3以下封包轉送效率，降低延遲、提高QoS；甚至進一步可以將部分Layer-4的封包前置處理動作，如EPC中重要的GTPv2穿隧協議(Tunneling/Detunneling)、控制層協議的識別和分類(Control-Plane Signaling Indicating & Classificating)，甚至封包表頭的進階置換功能如電信等級網絡地址轉換(CG-NAT)等。剩余不到20%的控制信令流量，在EPC中通常以SCTP協議的形式封裝，SDN Switch中的規則可以輕易在IP表頭中識別出來，并轉送給默認的相應EPC網絡組件處理即可。如此SDN架構大幅減少乒乓繞徑現象，實現網絡流量本地卸除，在最短路徑沿路上轉送過程中順帶完成EPC L2~L4加值功能，達成低延遲、QoS、SLA等服務需求。

圖2左上部，藉助NFV，大多的EPC網絡組件都已經被虛擬化，原MME/HSS之功能，以VM型式在云端虛擬化平臺運行，此架構不再有實體上的MME/HSS等EPC網絡組件存在，原有EPC接口如S6a、S11等，可以直接在云端虛擬化平臺的虛擬網卡間，透過網絡虛擬化功能如往常般運行，若業者想追求更高效能，亦可考慮將這類接口改以VM間通訊VMCI(Virtual Machine Communication Interface)型式改寫，預期可進一步優化信令交換的效能。

vEPC運轉效能和服務質量
