4 IP核在FPGA上的具體實現

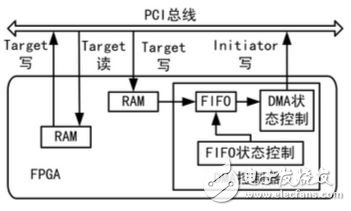

在Xilinx公司芯片XC5VLX50T-1I上利用PCI的IP核實現PCI接口的讀寫。FPGA的內部結構如 圖1所示。

圖1FPGA內部結構圖

4.1 寄存器讀寫
在Target模式下進行數據傳輸，設備能做的就是響應主設備的命令，接收數據完全處于被動狀態。設計只實現Target模式的單個數據傳輸，因此時序相對簡單。

4.2DMA操作
在Initiator模式下進行數據傳輸必須嚴格按照PCI局部總線規范進行。實際應用時，將FPGA的數據通過PCI總線寫入到計算機內存，若傳輸要求的速度高，通常以DMA方式實現，由硬件設備代替CPU接管總線并負責數據傳輸，省去了由CPU負責傳輸時所必須的尋址指令。DMA控制器在IP核Initiatorburst寫操作基礎上完成。

DMA部分的設計是本地邏輯的重要部分，設計的優劣會影響到數據的傳輸速率。參看參考文 獻［ 6］中的具體的控制流程狀態機，如圖2所示。

圖2DMA控制狀態機

REQ_S：主設備開始向總線仲裁器申請總線；然后根據DIR確定進入讀狀態還是寫狀態。
WRITE_S：寫狀態；數據傳輸結束時，判斷是否需要重新申請總線。
READ_S：讀狀態；數據傳輸結束時，判斷是否需要重新申請總線。
DEAD_S：致命錯誤的終結狀態；OOPS_S：傳輸評估狀態。

根據DMA控制器程序的設計，需要設置的參數有目標初始地址（START_ADDR）、目標結束地址（END_ADDR）、讀寫設置（DIR）、burst長度（BURST_LENGTH）和開始標志（START）。

Initiatorburstwrite模式實際工作時，在ChipScope軟件中觀察到的時序圖如圖3所示。

圖3用戶端DMA接口時序

4.3 驅動程序開發
在WindowsXP操作系統下，以VC++6．0為 開發環境， 利用WinDriver工具開發PCI接口的驅動程序。寄存器寫操作直接采用WinDriver提供的函數XXX_WriteDword（）；寄存器讀操作采用函數XXX_ReadDword（）。

DMA操作分為2部分：①申請一段連續的內存， 用函數WD_DMALock（）申請指定大小的連續數據緩沖區；②寫參數至FPGA相應寄存器中，最后 啟動傳輸， 傳輸結束后，用DMA－＞pUserAddr訪問存放數據的數據緩沖區。

由此可見，利用Windriver開發PCI的驅動程序是較為方便的。另外，在驅動程序開發完成后，還可以很方便地打包成安裝文件，從而使驅動程序可以獨立運行。

5結束語

基于PCI總線的接口設計已經不是一個新鮮的課題，但隨著設計開發提出的指標越來越高，開發的難度并未減弱。Xilinx公司的PCIIP核集成在FPGA中，完成接口功能，并與用戶邏輯配合工作，實現數據的緩存和傳輸。相比較采用專用處理芯片的方法，雖然增加了設計的復雜度，但是系統的可移植性好，系統升級也容易。經過實踐測試，大大縮小 電路板面積， 更有靈活、穩定、可靠的特點。對于DMA控制器的設計能提高數據傳輸?shù)乃俾剩?PCI總線的性能得到充分發揮，相信以后會得到更廣泛的應用。
