摘要：為同時完成4 個Stokes 矢量參數的相關測量，反演海面風場，提出了新型數字相關器的設計方法。結合高速數字相關器在數字極化輻射計中的應用，介紹了高速數據采樣和相關處理系統。通過兩片高速A/D 轉換器(ADC08D1500)同步采樣四路信號，采樣結果通過Xilinx 公司新一代現場可編程門陣列(FPGA)-Virtex5 芯片作相關運算，相關結果通過串口上傳到計算機，詳細介紹了系統各個部分的接口電路和時序控制的設計。系統可以實現四路信號最高1.5GHz 采樣率的相關計算。

0 引言
海洋表面風場的研究在氣象學、海洋學、氣候?qū)W中有著極其重要的意義。全極化輻射計的新技術特點是，同時使用多路相關技術，對水平和垂直極化信號進行相關處理，產生反演海面風場模型所需的參量。修正的Stokes 矢量可以用來描述空間中輻射場的二階統計特性。修正的Stokes 矢量中的元素以亮溫K 作為單位，如下式所示。

通過垂直和水平極化兩路信號的相關運算可以得到4 個Stokes 參數。目前應用的極化輻射計，大多用模擬相關器。但是隨著對風場測量精度的要求越來越高，模擬乘法器件已經滿足不了要求。數字極化輻射計是指利用數字相關器來實現兩個極化通道的自相關和互相關處理。數字相關器與模擬相關器相比，主要特點是能夠用資源換速度，利用超大規模集成電路技術實現全并行寬帶數字相關處理。數字相關器對模擬信號進行采樣，然后量化的數據作相關運算。根據乃奎斯特采樣定律，采樣頻率必須大于等于兩倍被采樣信號帶寬，才能避免信息的損失。這就使得采樣電路工作在很高的頻率上，對電路的精度和可靠性提出了很高的要求。本文介紹了一種高頻高可靠性的信號采樣和相關處理系統。本系統中高速ADC 采用NS公司的ADC08D1500，它具有高精度和低功耗等優點，可以工作在最高采樣率1.5GHz。FPGA 芯片具有體積小，集成度高，功耗低等特點。數據接收和相關計算以FPGA為核心完成。

1 數字相關器設計方案

信號采集模塊中，兩片ADC08D1500 同時完成四路信號的采樣。ADC 輸出數據為LVDS 模式，單個ADC 位寬32bit，采用并行輸出。采用Xilinx 公司FPGA-Virtex5 實現對2 個ADC輸出數據的接收和相關運算處理。FPGA還要實現對兩個ADC的復位控制，同步復位可以觸發兩個ADC 同步工作。本方案設計中采用高速時鐘驅動器AD9514 對采樣時鐘進行驅動，確保到達兩路ADC 的采樣時鐘信號的相位一致性。FPGA 計算的相關結果通過串口上傳到PC 機。系統框圖如圖1 所示。

2 ADC 及外圍電路

2.1 ADC

ADC 采用兩片ADC08D1500 芯片。美國國家半導體公司的高速ADC-ADC08D1500 [3] 是一款高性能的模/數轉換芯片，典型功耗1.9W。本數字相關器中，每個通道采樣率1.5GHz，8bit 分辨率，全功率帶寬1.7GHz。通過管腳配置設定輸入峰峰值為870Mv。ADC上電231 個采樣時鐘周期以后自動校準。

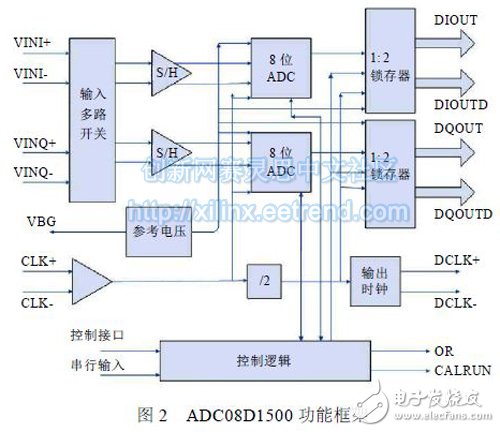

DCLK 送給外部器件來鎖存數據。DCLK 工作在DDR 傳輸模式。ADC 內部做1：2demux，輸出時鐘為采樣時鐘的二分頻。這種方式降低進入FPGA 的時鐘速率為采樣頻率的1/4，為高速相關計算提供方便。OR 管腳為高電平，指示輸入超出量程。將OR 連接到FPGA 并驅動FPGA 的外接LED。圖2 為ADC 功能框圖。

2.2 時鐘控制

ADC08D1500 需要一個差分時鐘輸入。兩個ADC 的采樣時鐘需要嚴格同步，以達到其幅相一致性的要求。設計中時鐘通過時鐘驅動AD9514 分出兩路同相差分時鐘。ADI 公司的高性能時鐘驅動芯片AD9514 輸入電平為LVPECL、LVDS，輸出信號為LVPECL、LVDS、CMOS 電平。采用兩路LVPECL電平輸出交流耦合到兩片ADC，最高輸出1.6GHz 頻率，如圖3 所示為其LVPECL 輸出端電路。

2.3 ADC 復位

兩個ADC的同步復位是保證ADC同步工作的主要方法。DCLK_RST 是ADC 的復位管腳。一個正脈沖可以復位和同步多片ADC 的DCLK 輸出。復位信號必須持續4 個采樣時鐘周期以上復位才有效。如圖4 所示，trpw 至少為4 個采樣時鐘周期。由FPGA 控制DCLK_RST 管腳實現對兩片ADC 的同時復位?；謴?fù)時間Tad 為3.5ns。
