在插入時可以防止USB電流過沖的簡單電路

當一個產生5V的USB端口，該電路限制在插入時刻峰值浪涌電流（在USB接口），并同時限制工作電流高達500mA，如港口要求。
您可以觸發一個簡單的筆插入驅動器或不想要的系統復位等周邊到USB端口。因此，應該規定對超載短褲和保護在港口前限流器，可連接到端口本身。

這個接口的一個特點是供電的各種可能性，你可能連接外設？如筆式驅動器，小型硬盤，調制解調器，MP3播放器，或存儲卡。服務器板由一個12V主電源軌喂食，例如，包括一個降壓轉換器的步驟，鐵路下的供電至3.3V數字邏輯。它還包括了電路1步，能夠提高與500mA的電流能力的3.3V的軌道，為一個USB接口（5V的，標準電壓）。

一個問題時可能會發生插入外設：對港口的5V引腳突然負荷通常不是純電阻，電容，但有可能導致部分快速和高幅度上升目前，各級遠遠高于限額為500mA USB端口。

類似的問題發生在您連接過于大硬盤的端口。電容負載不是一個問題，而是磁盤的正常工作電流超過500mA的可能，導致系統復位或造成電力供應進入一個保護模式。 為了限制浪涌電流，并限制最大輸出電流500mA的，我們通常之間添加5V電源和港口的V OUT引腳保護裝置。

由于保護裝置不能限制后立即負載電流連接（不造成虛假的電流限制和振蕩）它必須是一個短的時間間隔后插入失明，讓系統穩定。 電源，但是，必須承受的浪涌電流，在這個盲人時期。降壓轉換器可以處理輸出浪涌，因?yàn)槲沂俏腋杏X到限流電阻，以及電流環的行為，以保持在該電阻值設置輸出電流 。 升壓轉換器是一個不同的故事。

在一個步驟電感，提供了轉換器的IN和負載由V連續路徑。 當電源不能提供足夠的電流負載，它開始重新審視充電轉換器的電壓源。 在某些情況下，這一行動可能會導致監管維護系統復位，從而崩潰，例如圖1中的系統。

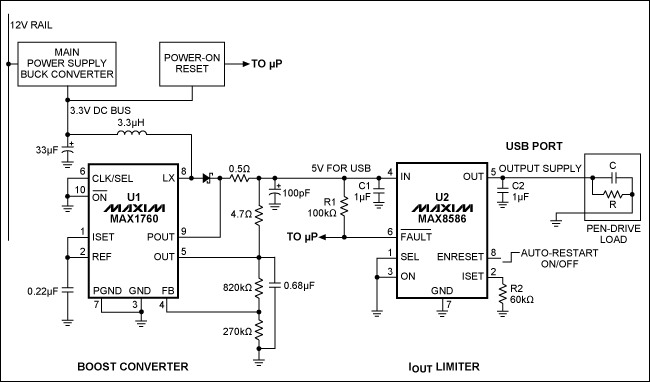

同時為5V的USB端口，該電路也限制在插入時刻峰值浪涌電流（在USB接口），并限制在500mA的工作電流所需要的端口。

一個簡單的修改到5V的升壓轉換器解決了這些問題：插入一個低電阻值（?0.5Ω）與升壓轉換器輸出和電阻分壓器的反饋。由于5V的轉換器現在電阻兩端的電壓下降補償，電壓適用于輸出限制器（MAX8586）我是負載電流的5V的獨立。該電路更改防止和狹隘的高電流峰值，否則發生在低插入如一種筆式驅動（1μF的）的電容負載。 這種電流的峰值會導致超載首先升壓轉換器，然后3.3V總線系統復位。 在0.5Ω電阻器不僅限制在盲人時間的峰值電流為合理值，它也（以下這一條件）限制輸出電流的最大500mA，如USB端口需要。
