DM642作為高性能的視頻處理芯片，被廣泛應用到視頻處理的很多領域，但是DM642的I2C應用容易遇到I2C、VP等死鎖，以及SAA7115的從地址不能正確設置的問題。本文主要介紹的就是基于DM642的視頻采集處理系統中I2C模塊的正確初始化，以及通過I2C總線正確地對視頻解碼芯片SAA7115的寄存器讀/寫程序。

　　1 I2C總線控制器的初始化

　　為了正確使用DM642內置的I2C模塊，首先需要正確的初始化。

　　1.1 解鎖DM642中的I2C模塊

　　在DM642的I2C應用中，容易遇到不能使用初始化I2C模塊的問題，原因在于沒有先解鎖并使能I2C模塊。在DM642的數據手冊中可以看到，復位后I2C模塊是處于鎖定禁止?fàn)顟B(tài)的。也就是說，在硬件配置寄存器PERCFG中的I2CoEN位為0，所以在初始化前要在配置I2C模塊控制寄存器之前，使能I2C模塊。但是，如果要修改PERCFG中的內容，就要先向PCFGLOCK中寫入0x10C0010C，對PERCFG解鎖。通討加下程序使能I2C模塊：

　　1.2 I2C模塊的時鐘選擇

　　在使能I2C模塊后，就可以對其控制寄存器進行初始化了。CPU時鐘頻率為600 MHz，I2C模塊規定模塊時鐘頻率必須在7～12 MHz中選值，所以設定I2C模塊時鐘頻率為10 MHz。由圖1中的計算公式可得：IPSC為OEh。由于DM642和SAA7115都支持I2C總線的

　　400 kbps快速模式，根據IPSC的取值，由圖1可知d=5。由此可以設定：ICCL=7，ICCH=8。

　　1.3 設置從地址時容易遇到的問題

　　需要注意的是，在DM642的I2C應用中經常會遇到不能正確讀/寫從設備的問題。這是因?yàn)镈M642對I2C模塊的從地址寄存器設置不同于其他芯片的I2C應用。在標準I2C協議中，器件的7位地址格式要將地址和讀/寫方向位一同送入從地址寄存器。但是，DM642的I2C的應用中只需要向從地址寄存器中送入7位器件地址，讀/寫方向位由DM642自動生成。例如，SAA7115的標準I2C寫從地址為40H，如圖2所示。

　　標準I2C協議中包括21H的地址信息和最后1位(讀/寫方向位)，DM642只需將21H送入從地址寄存器。如果送入40H，將會導致讀/寫錯誤。

　　2 I2C讀/寫軟件設計

　　2.1 配置模式寄存器I2CMDR

　　對SAA7115的每個子地址操作后，其地址指針會自動增加，但是它的可配置寄存器的自地址并不是連續分布的。所以將I2C工作模式寄存器(I2CMDR)配置為計數模式。每次執行I2C_write()只傳送一次數據，通過多次調用I2C_write()來完成SAA7115的初始化。先向I2CMDR寫入4620H，當讀取SAA7115的寄存器時，設置為無重復主接收模式，并向I2CMDR寫入4420H。

　　2.2 配置從地址寄存器I2CDXR

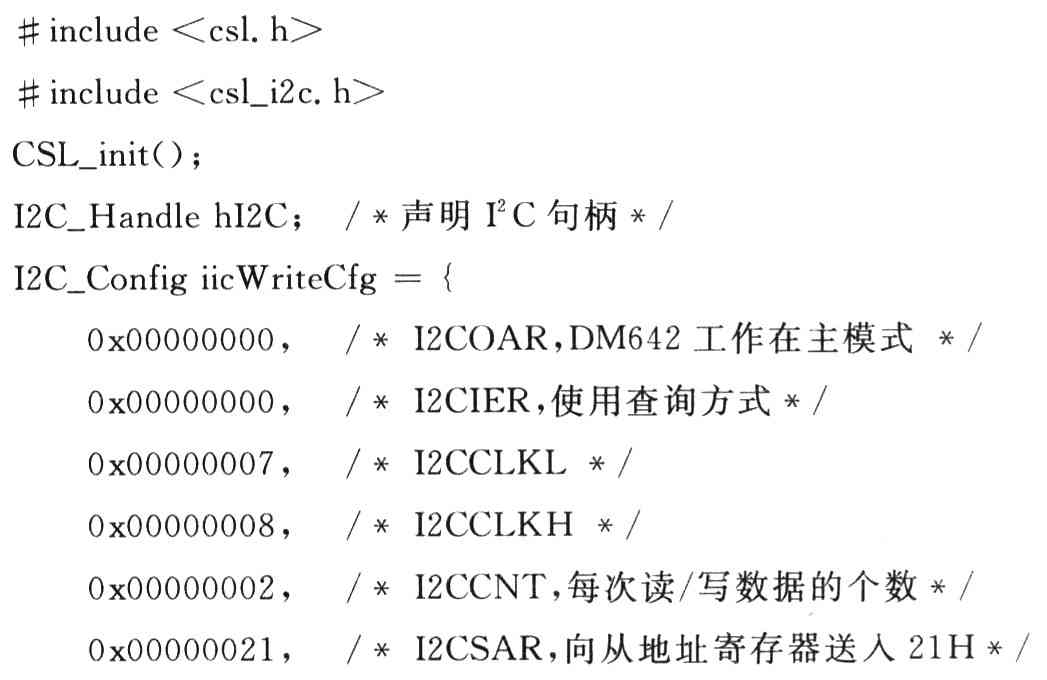

　　DM642對SAA7115的配置是通過尋址來實現的。當DM642向解碼芯片SAA7115寫數據時，通過I2C總線發送尋址指令，將右移位后的SAA7115的7位從地址寫入I2CDXR寄存器。以下是初始化程序：

　　2.3 I2C對SAA7115的讀/寫程序設計

　　綜上所述，圖3和圖4為DM642對SAA7115的讀/寫程序流程。

　　結 語

　　本文設計的程序經過運行證明，通過I2C總線控制寄存器的配置，DM642對視頻解碼芯片SAA7115讀/寫正確，完成了對視頻信號輸入制式、視頻信號通道選擇、視頻數據輸出格式、同步信號插入位置、亮度色度及對比度設定、同步信號輸入開關、視頻采集量化啟動和關閉等內部寄存器的設置。
